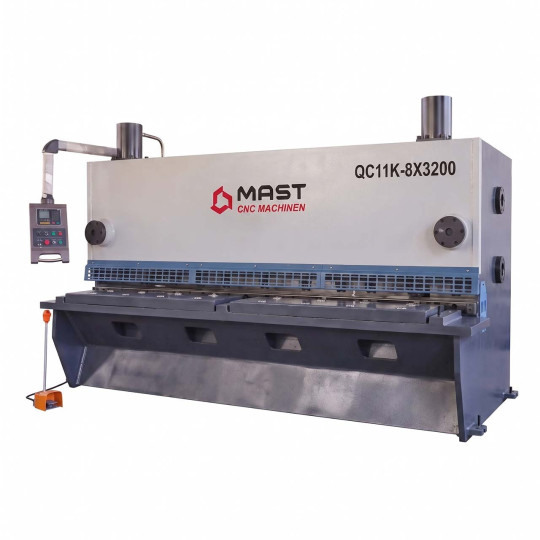

Гідравлічні гільйотинні ножиці MAST CNC Machinen QC11K-8X3200 з TP10S

Гідравлічні гільйотинні ножиці QC11K-8X3200 призначені для промислового прямолінійного розкрою листового металу завширшки до 3200 мм. Товщина різу – до 8 мм по вуглецевій сталі та до 4 мм по нержавіючій, кут різу регулюється в діапазоні 0,5–2°, темп роботи сягає 10 ходів за хвилину, тож обладнання розраховане на серійний розкрій у металообробних цехах і на металобазах.

Машина працює від гідроприводу з головним двигуном 11 кВт і масляним баком на 200 л. Суцільнозварна моноблочна станина після термообробки тримає геометрію під навантаженням, а три точки опорних роликових напрямних прибирають люфт балки. Лист утримують 16 притискних циліндрів, кулькові опори на столі заввишки 790 мм полегшують подачу заготовки, підсвічування лінії різу спрощує позиціонування. Цілісні ножі мають кілька ріжучих кромок: нижній – чотири, верхній – дві.

Керування здійснює ЧПУ-контролер EasyCut TP10S із 7-дюймовим сенсорним екраном: 40 багатокрокових програм до 25 кроків кожна, автоматичний розрахунок зазору між лезами й кута нахилу ножів під товщину металу. Задній упор із сервоприводом на шарикогвинтовій парі має хід 20–600 мм, двигун упора – 0,75 кВт.

• Ширина різу – 3200 мм
• Товщина різу: сталь – 8 мм, нержавіюча сталь – 4 мм
• Кут різу – 0,5–2°
• Продуктивність – 10 ходів за хвилину
• Потужність головного двигуна – 11 кВт, двигуна заднього упора – 0,75 кВт
• Хід заднього упора – 20–600 мм
• Об'єм масляного бака – 200 л
• Кількість притискачів – 16 шт
• Висота столу – 790 мм
• Габарити – 3850х2050х1890 мм, вага – 8200 кг

Комплектація: сервопривідний задній упор, притискні циліндри, кулькові опори стола, цілісні верхній і нижній ножі, гідравлічна система Bosch-Rexroth, педаль керування, підсвічування лінії різання, перфорований захисний кожух робочого вузла.
