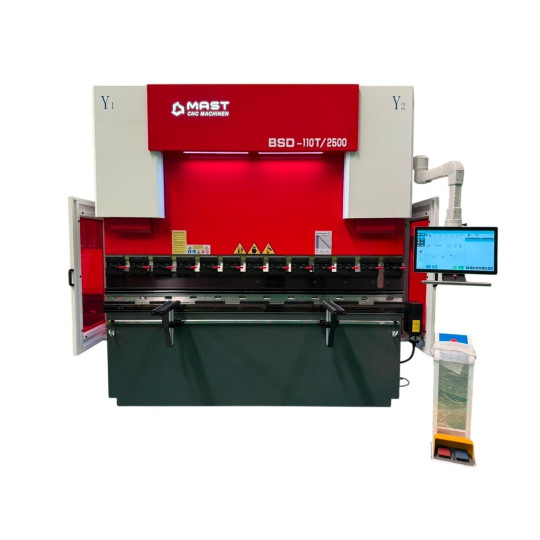

Електрогідравлічний листозгинальний прес BSD-110T2500 з ЧПУ TECHMATION ET18
BSD-110T2500 – електрогідравлічний листозгинальний прес із зусиллям 110 тонн та довжиною робочого столу 2500 мм, призначений для точного гнуття листового металу в серійному та дрібносерійному виробництві. Верстат керується системою ЧПУ TECHMATION ET18 з підтримкою 4+1 осей (Y1-Y2-X-R+V), де вісь V відповідає за автоматичну компенсацію прогину верхньої балки. Це дає стабільний кут згину по всій довжині заготовки навіть при роботі з довгими листами.
Основні переваги
- Незалежне керування по осях Y1 та Y2 з автоматичною компенсацією прогину (вісь V) – гарантує однаковий кут згину на всій довжині деталі, а не лише в центрі
- Панель керування TECHMATION ET18 з 15-дюймовим сенсорним дисплеєм – 2D графічне програмування з симуляцією гнуття перед запуском реальної операції
- Гідравлічна система DP-TECH – швидке позиціювання, високоточне повторне позиціювання, швидкий старт і зупинка, стабільний зворотний хід
- Головний сервомотор Siemens (Німеччина) – надійний привід для стабільної роботи під навантаженням
- Сервомотори та серводрайвери Inovance – точне керування рухом виконавчих осей
- Задній упор на лінійних напрямних HIWIN (Тайвань) – швидкий і високоточний рух по осі X зі швидкістю до 250 мм/с і точністю до 0,01 мм
- Кульковий гвинт ходу осі R – точне позиціювання заднього упора у другій координаті
- Електрична система Schneider – надійна та безпечна електрична частина верстата
- Масляний насос First (США) та з'єднання масляних труб EMB (Німеччина) – надійна гідравлічна магістраль
- Лінійні напрямні ходу верхньої балки GIWI (Італія) – плавний і точний рух повзуна
- Пальцеві блоки (2 пари) на задньому упорі – для зручного та точного позиціювання деталі
- Моторизована система компенсації прогину траверси (бомбування) Shuheng – величина компенсації встановлюється автоматично системою ЧПУ
- Швидкознімна система кріплення тримача верхніх пуансонів – скорочує час переналагодження між операціями
Чому електрогідравлічний прес точніший за традиційний гідравлічний
У традиційних гідравлічних листозгинах точність згину залежить від механічної синхронізації двох гідравлічних поршнів через торсійну балку. Такий підхід дає прийнятний результат, але з часом можливі відхилення через знос механічних деталей або нестабільність тиску в системі.
BSD-110T2500 працює за іншим принципом. Вимірювальні лінійки GIVI (Італія) встановлені безпосередньо на повзуні та передають системі ЧПУ точні дані про його положення в реальному часі. На основі цих даних контролер регулює відкриття синхронних клапанів і керує обома сторонами повзуна (Y1, Y2) незалежно, автоматично коригуючи навіть мінімальні відхилення. Це замкнута система керування зі зворотним зв'язком (ЧПУ + сервоклапани + вимірювальні лінійки), яка забезпечує стабільну повторюваність результату – критично важливу властивість при серійному виробництві точних деталей.
Стандартна комплектація інструменту
- Верхній пуансон H135/80°/R08
- Нижні матриці з канавками 12, 16, 24, 32 та 40 мм
- Комплект секційних тримачів для пуансонів зі швидкознімним кріпленням
Застосування
Прес підходить для підприємств металообробної та машинобудівної галузі, що потребують точного та повторюваного гнуття листового металу: виробництва металоконструкцій, корпусів обладнання, вентиляційних систем, елементів меблів та інших виробів із листової сталі в умовах серійного випуску.
Технічні характеристики
| Країна виробництва | Китай |
| Тип контролера | ЧПУ TECHMATION ET18 |
| Габарити верстата (Д×Ш×В) | 3600 × 1800 × 2780 мм |
| Глибина горловини (зіву) | 410 мм |
| Робоча швидкість гнуття | 10 мм/с |
| Довжина робочого столу | 2500 мм |
| Відстань між колонами | 2000 мм |
| Просвіт (макс. відкриття верхньої балки) | 470 мм |
| Зусилля пресування | 110 т |
| Швидкість підходу по осі Y (вниз) | 200 / 160 мм/с |
| Швидкість повернення | 160 мм/с |
| Робоча швидкість по осі X | 250 мм/с |
| Максимальний хід по осі X | 500 мм |
| Робоча швидкість по осі R | 200 мм/с |
| Максимальний хід по осі R | 200 мм |
| Хід повзуна (пуансона) | 100 мм |
| Потужність двигуна | 7,5 кВт |
| Вага | 7200 кг |
Чому варто обрати BSD-110T2500?
BSD-110T2500 – рішення для виробництв, яким потрібна не просто потужність, а стабільна повторюваність кута згину на кожній деталі серії. Замкнута система керування з вимірювальними лінійками, компенсація прогину траверси та комплектуючі провідних європейських і світових брендів (Siemens, Schneider, HIWIN, GIWI) роблять цей прес надійним інструментом для точного серійного гнуття листового металу.
