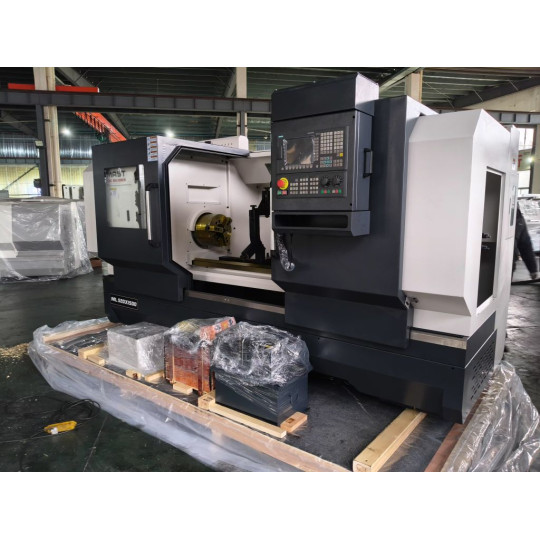

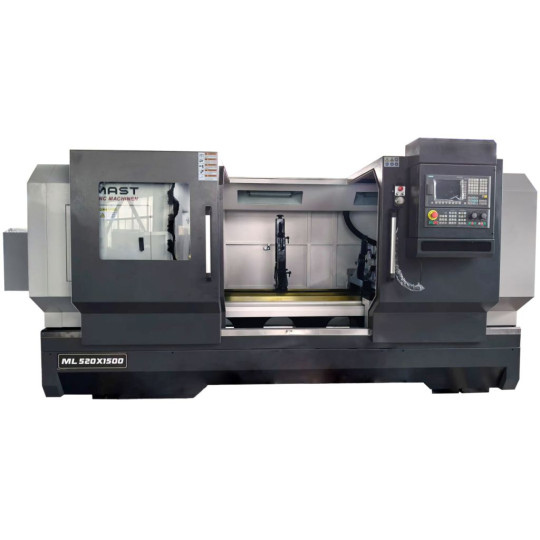

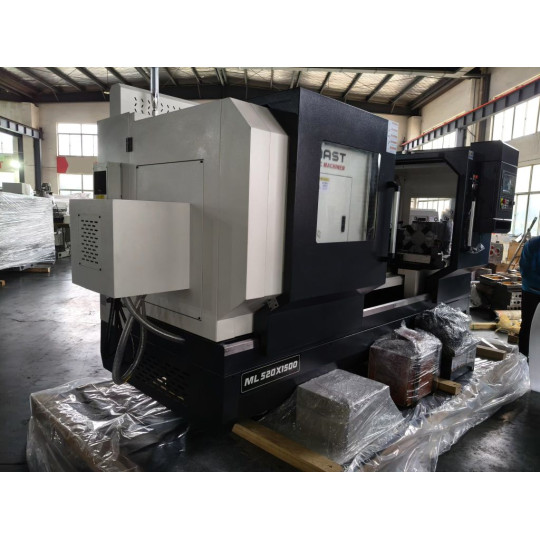

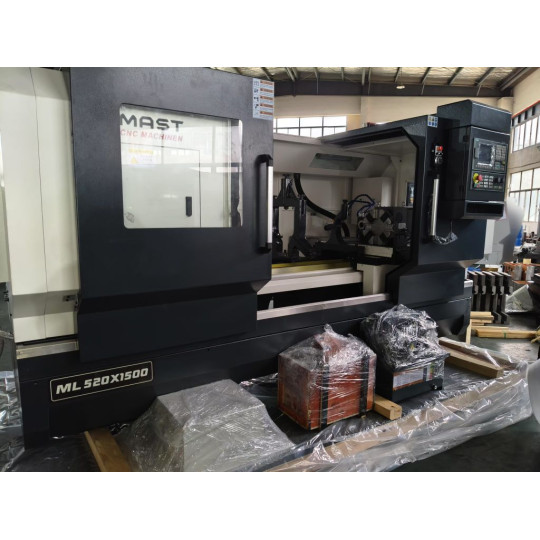

Токарний верстат з ЧПК MAST ML 520x1500 SH8 - це промислове обладнання для високоточної обробки металу, оснащене популярною у всьому світі системою управління Siemens Sinumerik 808D . Якісно і швидко виконує зовнішнє і внутрішнє точіння циліндричних, конічних і фасонних деталей, нарізання зовнішньої і внутрішньої різьби та ряд інших операцій. Сервоприводи абсолютного позиціонування Siemens , які не вимагають кінцевих вимикачів для початкового позиціонування супорта, забезпечують високу точність і повторюваність обробки. Серводвигун потужністю 11 кВт адаптований до інтенсивних навантажень і важких завдань.
Стійкий до ударних навантажень 8-позиційний револьвер під різці 25х25 мм дозволяє виконувати повний цикл обробки деталі за один прохід, що сприяє високій продуктивності роботи. Вилита єдиним моноблоком станина з чавуну марки аналогу СЧ25, супорт і задня бабка з чавуну СЧ20 мінімізують вібрації і підтримують стабільність обробки, завдяки чому цей токарний металообробний ЧПК верстат надзвичайно надійний і безвідмовний.
Особливості токарного верстата з ЧПК MAST ML 520x1500 SH8
- Система управління Siemens Sinumerik 808D
- Сервоприводи абсолютного позиціонування Siemens, які не вимагають кінцевих вимикачів для початкового позиціонування супорта
- Серводвигун потужністю 11 кВт
- Частотні перетворювачі Siemens
- Електронні компоненти Schneider

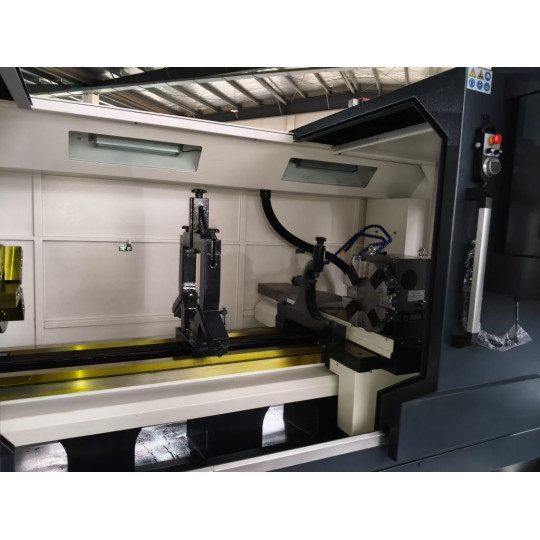

- 8-позиційний револьвер з високою стійкістю до ударних навантажень
- Подача вздовж осі Z за допомогою шарико-гвинтової пари (ШВП)
- Отвір шпинделя - 105 мм
- Великий діаметр шпиндельних підшипників
- Відшліфовані та зміцнені поверхневим закалюванням 90-градусні V-подібні направляючі рейки з твердістю HRC 50
- Лита станина з чавуну марки аналогу СЧ25
- Супорт і задня бабка з чавуну СЧ20

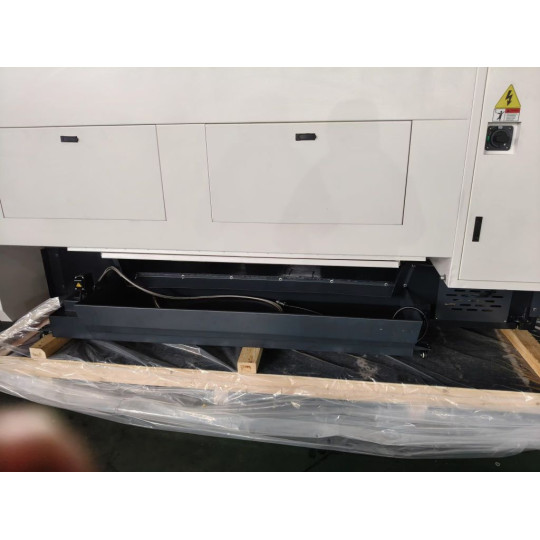

- Охолодження щита електроніки
Комплектація токарного верстата з ЧПК MAST ML 520x1500 SH8
В базову комплектацію верстата входять:
- Система керування Siemens Sinumerik 808D
- Контролери сервоприводів Siemens
- Cервоприводи абсолютного позиціонування Siemens
- Основний двигун - серводвигун 11 кВт
- Компоненти електроніки Schneider
- Різцетримач 25x25 mm на 8 інструментів
- Гідравлічна задня бабка MK5

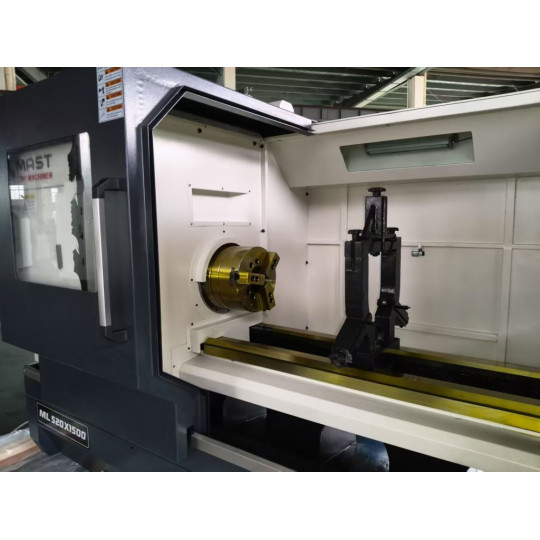

- Гідравлічний патрон 300 мм
- Тверді кулачки - комплект
- Комплект додаткових м'яких кулачків

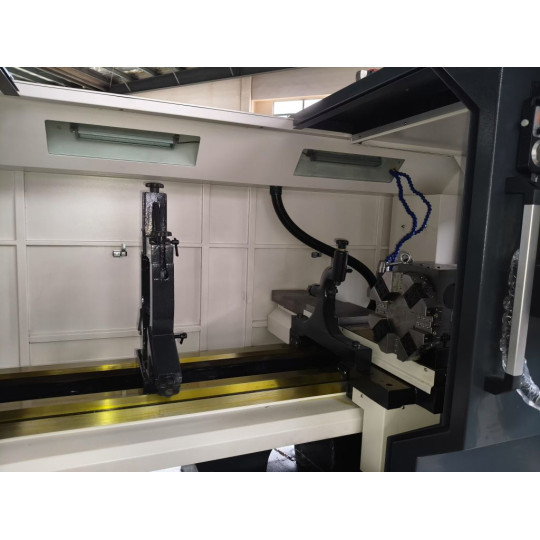

- Рухомий та нерухомий люнети
- Обертовий центр MK5
- Система охолодження ЗОР
- 2 осьові оправки під різець
- 3 осьові оправки під свердло.
Часті запитання
Відповіді на часті запитання допоможуть краще розібратися в особливостях конструкції та роботи токарних верстатів з ЧПУ.
Які переваги має система управління для верстатів з ЧПУ Siemens Sinumerik?
Ця система управління є однією з провідних у світі завдяки ряду переваг:
- Швидка обробка даних і короткий час виконання циклів завдяки потужним процесорам та оптимізованим алгоритмам
- Висока точність та якість обробки за рахунок прецизійного керування і функції компенсації похибок
- Широкий спектр застосувань - може використовуватися на різних типах верстатів
- Легка адаптація до конкретних потреб завдяки модульній архітектурі
- Можливість інтеграції зі стороннім програмним забезпеченням та обладнанням
- Зручний, інтуїтивно зрозумілий графічний інтерфейс
- Підтримка стандартного G-коду і можливість програмування безпосередньо на верстаті
- Можливість інтеграції в мережу підприємства (Ethernet, Profinet).
Які існують види токарних ЧПУ верстатів?
За конфігурацією та можливостями токарні ЧПУ верстати класифікують на такі типи:
- Горизонтальні токарні
- Вертикальні (карусельні)
- Портальні
- Токарні оброблювальні центри.
З яких матеріалів виготовляється станина токарного ЧПУ верстата?
Найбільш поширеним матеріалом станини токарних ЧПУ верстатів є сірий чавун, який має відмінні демпфуючі властивості, високу міцність на стиск і відносно низький коефіцієнт теплового розширення. Дещо рідше використовується зварна сталь, яка гірше поглинає вібрації.
Які типи направляючих використовуються в токарних ЧПУ верстатах для руху супортів?
У токарних ЧПУ верстатах використовуються 2 типи направляючих - ковзання (ластівчин хвіст, прямокутні) і кочення (лінійні рейки/каретки).
Яке значення має прохідний отвір шпинделя у токарному ЧПУ верстаті?
Розмір прохідного отвору шпинделя впливає на такі можливості верстата:
- Максимальний діаметр прутка, який можна подати через шпиндель для обробки
- Можливість обробки довгих прутків без укорочення
- Сумісність з прутковими автоматами.
