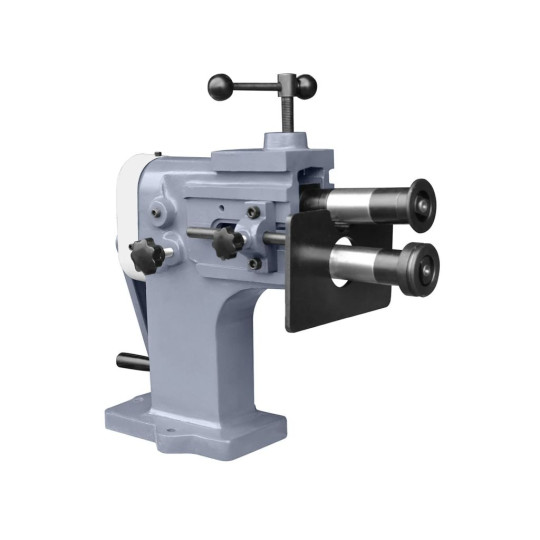

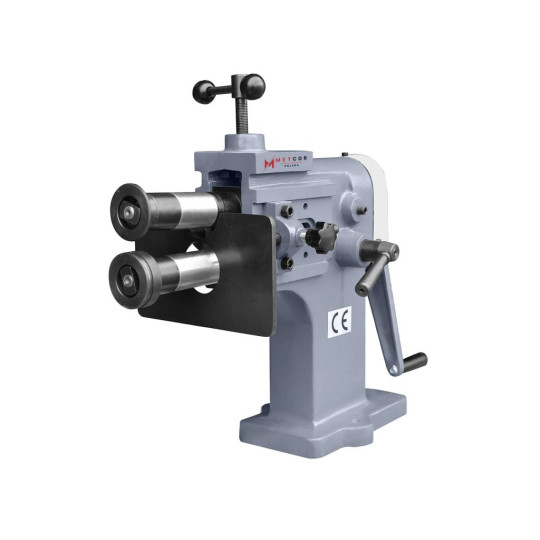

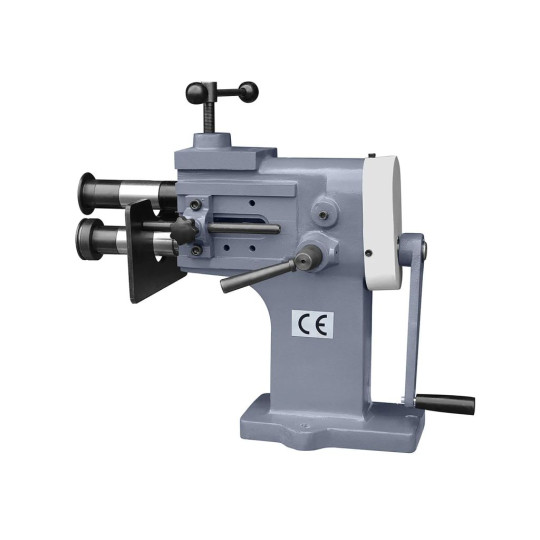

Зиговочный станок METCOR TB-12

Зиговочный станок METCOR TB-12 – это ручное оборудование для формирования ребер жесткости, бортов и фальцевых соединений на листовом металле при изготовлении соединительных элементов водосточных и вентиляционных систем. Максимальная толщина листа, с которой может работать станок, составляет 1,2 мм. Длина цилиндра составляет 140 мм, рабочая глубина 200 мм позволяет работать с широким спектром заготовок.

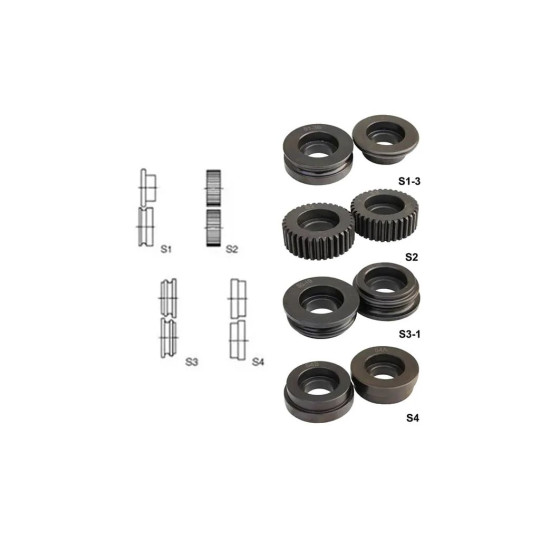

В стандартную комплектацию входят 4 комплекта роликов, что дает возможность выполнять разные типы операций. Стальной нижний штифт регулируется, что позволяет изменять расстояние между валками для работы с металлом разной толщины и настройки глубины обработки. Ручной привод делает процесс обработки максимально контролируемым, а жесткая чугунная конструкция минимизирует вибрации, делая этот зиговочный станок ручной стабильным и точным.

Особенности зиговочного станка METCOR TB-12

• Ручной привод
• Максимальная толщина листовой стали – 1,2 мм
• Длина цилиндра – 140 мм
• Рабочая глубина – 200 мм

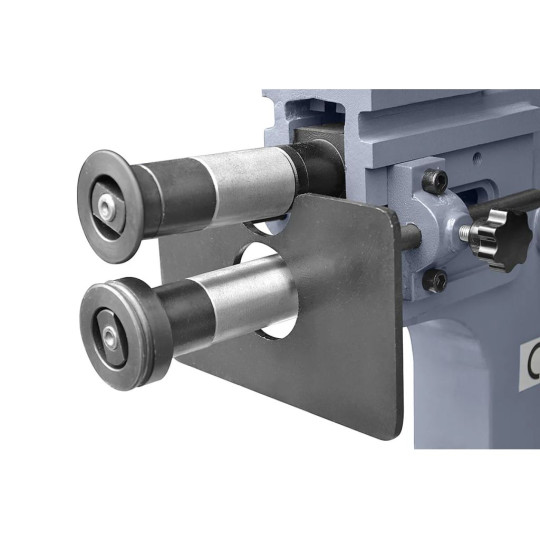

• Регулируемый нижний штифт

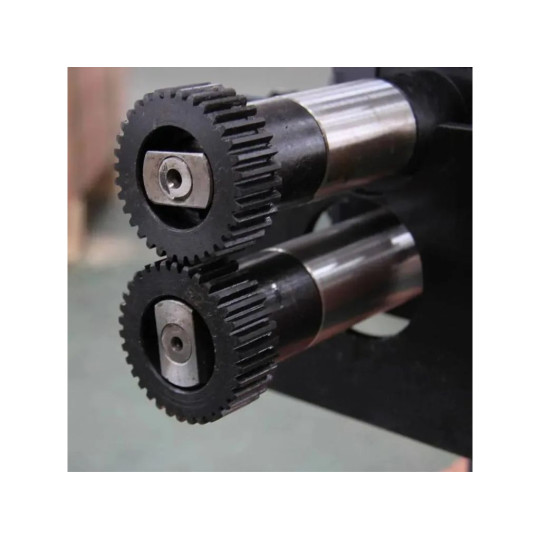

• 4 комплекта сменных роликов
• Жесткая чугунная конструкция
• Автономная работа
• Вес 48 кг.

Частые вопросы

Для лучшего ознакомления с зиговочными станками и их особенностями просмотрите ответы на вопросы.

Какие задачи выполняет зиговочный станок?

Зиговочные станки используются для формирования профильных канавок, отбортовок, замковых соединений и ребер жесткости на листовом металле при производстве вентиляционных коробов, элементов водосточных систем, резервуаров, кузовных элементов и декоративных деталей.

Какие ролики чаще всего используются в зиговочных станках?

Чаще всего используются следующие типы роликов:

• С зигом – для формирования ребра жесткости (зига) на поверхности листа. Имеют изогнутый профиль, создающий канавку на металле
• Отбортовочные – для формирования кромки под углом. Загибают край листа, готовя его для дальнейшего соединения
• Режущие – используются для обрезки краев или создания заготовок
• Обкатывающие – для округления краев металла
• Комбинированные – для замковых соединений в вентиляционных системах.

Какие технические параметры важны при выборе зиговочного станка?

Важное значение имеют следующие параметры:

• Максимальная толщина металла, с которой может работать станок
• Рабочая глубина (вылет оси) – чем больше, тем шире заготовку можно обрабатывать
• Тип привода – ручной, электрический или гидравлический
• Жесткость конструкции – особенно важна при работе с толстым металлом
• Наличие роликов для разных типов операций.

Как влияет диаметр роликов зиговочного станка на качество обработки?

Больший диаметр роликов обеспечивает более плавный профиль и снижает риск деформации листа, особенно при толстом металле. Малый диаметр позволяет выполнять более мелкие и более сложные профили, но требует более точной настройки.

Почему важна жесткость конструкции зиговочного станка?

Жесткая конструкция минимизирует прогиб при нагрузке, что гарантирует стабильную глубину и точность зиговки.
