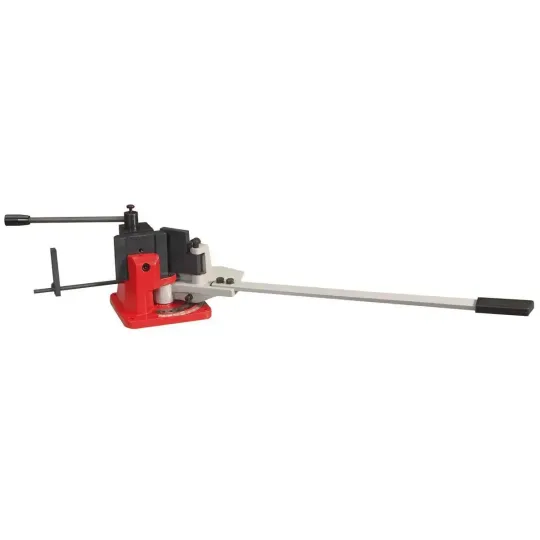

Универсальный ручной гибочный станок Holzmann UB 100 предназначен для холодной и горячей гибки листового металла, круглых заготовок и квадратного профиля под углом до 120°. Шкала угла и регулируемый упор позволяют точную серийную гибку одинаковых деталей. Универсальные посадочные места дают возможность работать с разными типами заготовок, а ручной привод и компактный размер – использовать станок как в мастерской, так и непосредственно на объекте.
Длинный рычаг с резиновой рукояткой усиливает прилагаемое усилие и облегчает гибку металла. Для фиксации заготовки перед гибкой используется эксцентриковое зажимное устройство. Литая стальная конструкция с антикоррозионным покрытием устойчива к деформациям и повреждениям, а монтажные отверстия в основании позволяют надежно закрепить этот ручной станок для гибки металла на рабочей поверхности.
Особенности универсального ручного гибочного станка Holzmann UB 100
- Возможность работы с разными типами заготовок
- Холодная и горячая гибка
- Максимальный угол гибки – 120°
- Механическая шкала угла
- Регулируемый упор
- Эксцентриковое зажимное устройство
- Ручной привод через длинный рычаг
- Литая стальная конструкция с антикоррозионным покрытием
- Монтажные отверстия в основании
- Компактный размер.
| Холодная гибка |
| Листовая сталь | 100х5 мм |
| Сталь круглого сечения | Ø 18 мм |
| Сталь квадратного сечения | 16х16 мм |
| Горячая гибка |
| Листовая сталь | 100х12 мм |
| Сталь круглого сечения | Ø 30 мм |
| Сталь квадратного сечения | 30х30мм |
Частые вопросы
Больше об универсальных гибочных станках – в ответах на частые вопросы.
Какие конструктивные особенности делают ручной гибочный станок универсальным?
Универсальность ручного гибочного станка обеспечивается рядом конструктивных особенностей:
- Несколько рабочих зон/позиций гибки
- Сменные или универсальные матрицы
- Регулируемый упор
- Регулировка положения заготовки
- Длинный рычаг (с запасом усилия)
- Жесткая и массивная станина.
Почему для ручных гибочных станков важна длина рычага?
Большая длина рычага значительно увеличивает приложенное усилие, что позволяет гнуть металл без большой физической нагрузки. Также длинный рычаг дает более плавную гибку, лучший контроль угла и меньшую нагрузку на узлы.
Какую функцию в универсальном гибочном станке выполняет регулируемый упор?
Регулируемый упор отвечает за точность и повторяемость сгибов. Он выставляет одинаковое положение заготовки и задает линию гибки, что позволяет изготавливать одинаковые детали без постоянного измерения. Также регулируемый упор задает отступ и плечо гибки что важно для геометрии изделия.
Почему важно фиксировать ручной гибочный станок к столу?
Без фиксации станок может смещаться и шататься, что приводит к потере точности и несет риск травмирования оператора. Также без фиксации невозможно полное использование усилия рычага, так как часть силы идет не на гибку, а на движение станка.
Почему в универсальных гибочных станках чаще используют эксцентриковый зажим, а не болтовой?
Эксцентриковый зажим позволяет зафиксировать или отпустить заготовку за одно движение, обеспечивает плавное зажим без рывков и стабильную силу прижима. Это повышает точность гибки при серийной работе и увеличивает производительность обработки.
