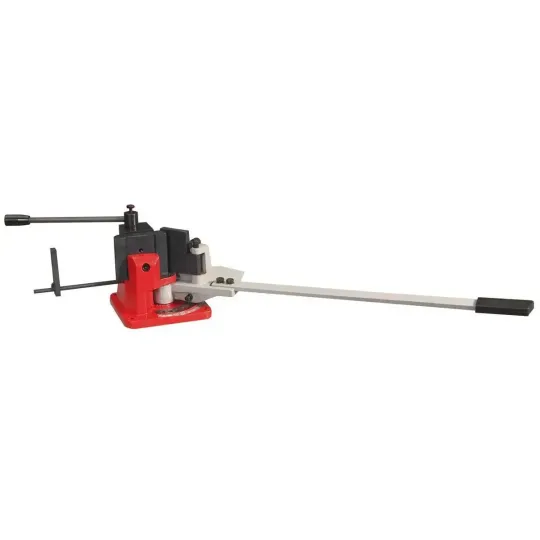

Универсальный гибочный станок Holzmann UB 70 – это компактное портативное устройство для ручной гибки листового металла и квадратного и круглого профиля под углами от 0 до 120°. Подходит для холодной и горячей гибки металла, что значительно расширяет возможности использования. Длинный рычаг обеспечивает большое механическое усиление усилия гибки и точный контроль процесса.
Заготовка быстро устанавливается и надежно фиксируется с помощью эксцентрикового прижима. Угловая шкала и регулируемый ограничитель гибки дают точную установку угла и повторяемость сгибов при серийном производстве. Конструкция изготовлена из литого металла с антикоррозионным покрытием, что гарантирует высокую жесткость, стойкость к нагрузкам и долговечность. Небольшие размер и вес позволяют легкую транспортировку и компактное хранение. Для крепления к рабочей поверхности этот ручной гибочный станок имеет монтажные отверстия в станине.
Особенности универсального гибочного станка Holzmann UB 70
- Возможность работы с разными типами заготовок
- Холодная и горячая гибка
- Угол гибки до 120°
- Ручной привод с помощью длинного рычага
- Эксцентриковый прижим заготовки
- Градусная шкала
- Регулируемый ограничитель гибки
- Конструкция из литого металла с антикоррозионным покрытием
- Монтажные отверстия в станине
- Габаритные размеры – 290х390х280 мм
- Вес – 27 кг.
| Холодная гибка |
| Листовая сталь | 6x70 мм |
| Сталь квадратного сечения | 16х16 мм |
| Сталь круглого сечения | Ø 18 мм |
| Горячая гибка |
| Листовая сталь | 15х70 мм |
| Сталь квадратного сечения | 30х30 мм |
| Сталь круглого сечения | Ø 30 мм |
Частые вопросы
Больше о портативных гибочных станках – в ответах на частые вопросы.
Как ручные гибочные станки могут работать с разными типами заготовок?
В рабочей плите станка есть несколько посадочных отверстий, в которые устанавливаются опорные пальцы, гибочные штифты, формовочные ролики и упоры. Изменяя их расположение, оператор может изменять точку опоры и траекторию гибки. Это позволяет гнуть заготовки разного типа.
Почему универсальные гибочные станки считаются очень надежными?
Их конструкция очень простая и состоит только из нескольких основных узлов: станины, рабочей плиты, рычага и упоров. Из-за отсутствия сложных механизмов такие станки могут работать десятки лет.
Как универсальные гибочные станки могут формировать и кольца, и дуги?
Универсальные гибочные станки могут формировать и кольца, и дуги благодаря системе опорных пальцев, изменению точек опоры, постепенному сгибанию металла и использованию разных радиусов формования. Практически станок работает как механический шаблон для формирования радиусных деталей.
Зачем универсальному гибочному станку ограничитель гибки?
Если требуется изготовить много одинаковых деталей, оператор один раз выставляет ограничитель, и все заготовки гнутся к одинаковому углу. Это ускоряет работу и увеличивает ее точность.
Почему рычаг в универсальных гибочных станках всегда расположен сбоку?
Боковое расположение рычага дает свободное пространство для заготовки, возможность увеличения механического плеча, возможность работы с большими радиусами, лучший контроль процесса гибки и более безопасную работу.
