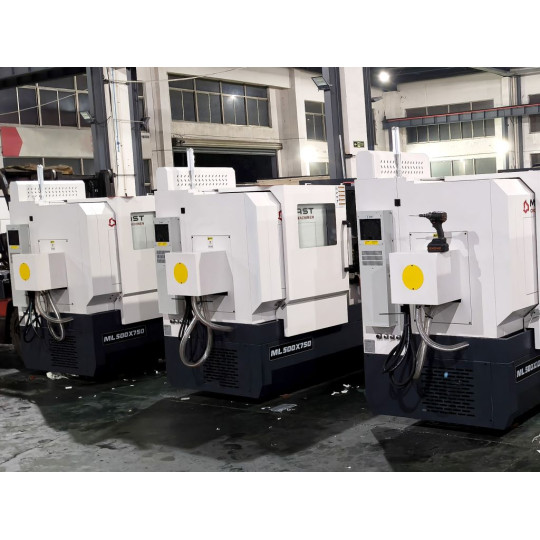

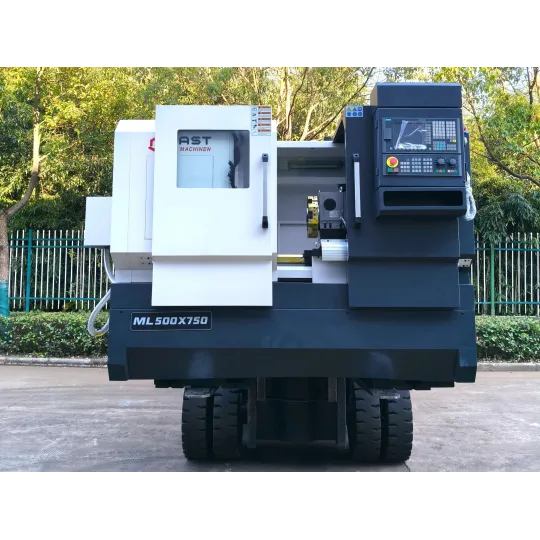

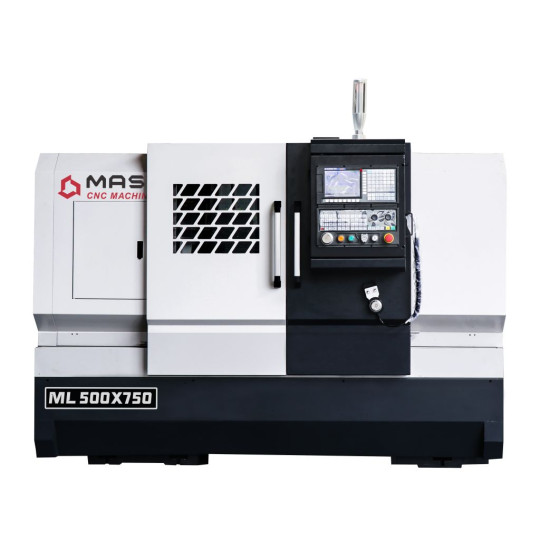

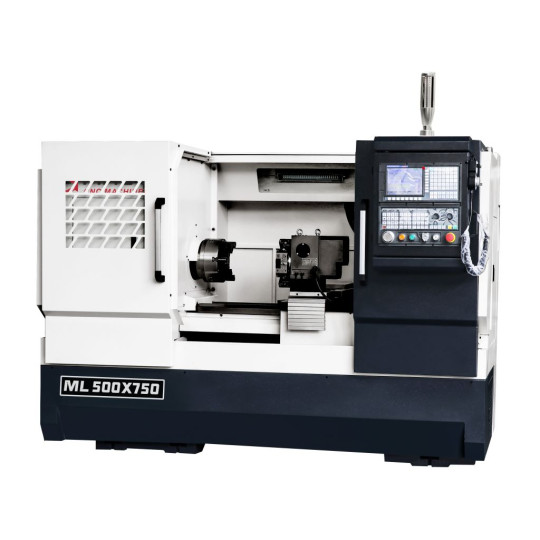

Токарный станок с ЧПУ MAST ML 500x750 SH8 – это промышленное оборудование для высокоточной обработки небольших и средних металлических деталей, которое работает на базе знакомой многим операторам системы управления Siemens Sinumerik 808D. Сервоприводы абсолютного позиционирования Siemens, не требующие концевых выключателей для первоначального позиционирования суппорта, и система охлаждения щита электроники делают станок надежным и безотказным в производственных условиях.
Жесткий шпиндельный узел с отверстием шпинделя 65 мм и большим диаметром подшипников обеспечивает стабильность при тяжелой резке и удобство работы с прутком. 8-позиционный револьвер под резцы 25х25 мм устойчив к нерегламетным нагрузкам и позволяет выполнять полную обработку за один цикл. Гидравлический патрон 200 мм и гидравлическая задняя бабка значительно повышают производительность работы. Благодаря вылитой единственным моноблоком станине из чугуна марки аналога СЧ25 шириной 400 мм и укрепленным поверхностным закаливанием, отшлифованным V-образным направляющим рейкам с твердостью HRC 50 этот токарный станок с Siemens 808D сохраняет геометрическую точность и стабильность на долгие годы.
Особенности токарного станка с ЧПУ MAST ML 500x750 SH8
- Всемирно известная, высоконадежная система управления Siemens Sinumerik 808D
- Сервоприводы и блоки управления сервоприводами Siemens
- Электрические компоненты европейского производителя Schneider
- Мощность главного привода 7,5 кВт
- Устойчивый к ударным нагрузкам 8-позиционный револьвер под резцы 25х25 мм
- Гидравлический патрон 200 мм
- Гидравлическая задняя бабка
- Жесткая кинематика осей
- Шарико-винтовая пара (ШВП) по оси Z
- Суппорт и задняя бабка из чугуна СЧ20
- 90-градусные V-образные направляющие рейки суппорта и задней бабки
- Цельнолитая чугунная станина шириной 400 мм
- Две закаленные и отшлифованные V-образные направляющие рейки станины с твердостью HRC 50
- Система охлаждения щита электроники
- Закрытая промышленная конструкция.
Комплектация токарного станка с ЧПУ MAST ML 500x750 SH8
В комплект поставки входят:
- Система управления Siemens Sinumerik 808D
- Контроллеры сервоприводов Siemens
- Сервоприводы абсолютного позиционирования Siemens
- Компоненты электроники Schneider
- Резцедержатель 25x25 mm на 8 инструментов
- Гидравлическая задняя бабка MK5
- Гидравлический патрон 200 мм
- Твердые кулачки – комплект
- Дополнительные мягкие кулачки-комплект
- Вращающийся центр MK5
- Система СОЖ
- Две осевые оправки под резец
- Две осевые оправки под сверло.
Частые вопросы
Больше о токарных станках с ЧПУ, их конструкции и работе читайте в ответах на вопросы.
Почему револьверная головка значительно повышает производительность ЧПУ станка?
Револьверная головка позволяет автоматически изменять инструмент и выполнять несколько операций за один цикл. Без нее оператор вынужден останавливать станок, вручную откручивать один резец и устанавливать другой для каждой новой операции.
Почему для токарного ЧПУ станка чрезвычайно важна синхронность осей X и Z?
Вся форма детали создается одновременным движением осей X (диаметр) и Z (длина), поэтому их синхронность напрямую влияет на точность геометрии. Нарушение синхронности осей приводит к искажению формы и волн и переходов на поверхности.
Почему токарные ЧПУ станки всегда имеют закрытый корпус?
Закрытый корпус – это обязательный элемент промышленной конструкции, решающий сразу несколько критических задач:
- Защита оператора от вылета стружки и контакта с вращающимися узлами
- Защита электроники от пыли и СОЖ
- Стабилизация температурного режима
- Снижение шума
- Возможность автоматизации.
Почему в токарных ЧПУ станках нет обычного ходового винта?
Токарные станки с ЧПУ не нуждаются в ходовом винте, так как его функции выполняют электроника, ШВП и сервоприводы. Координаты задаются программой, движение выполняют серводвигатели, а синхронизация осуществляется через энкодеры.
Почему для токарного ЧПУ станка важен диаметр шпиндельных подшипников?
Чем больше диаметр шпиндельных подшипников – тем жестче и стабильнее шпиндель. Это дает возможность тяжелой резки и работы с массивными деталями, обеспечивает стабильность, точность, отсутствие вибраций и долговечность станка. Поэтому большие в диаметре шпиндельные подшипники являются стандартом промышленных CNC-станков.
