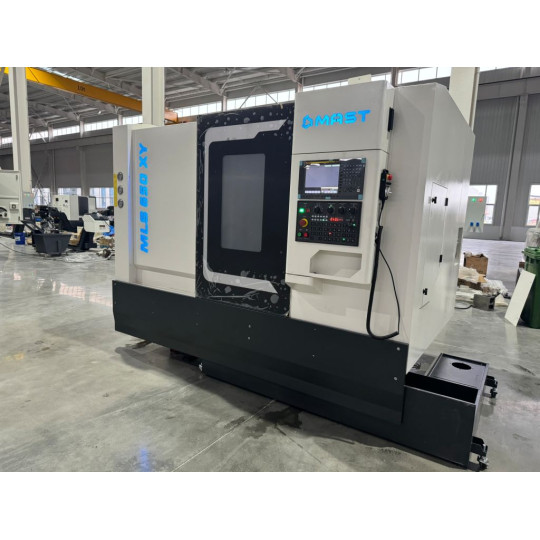

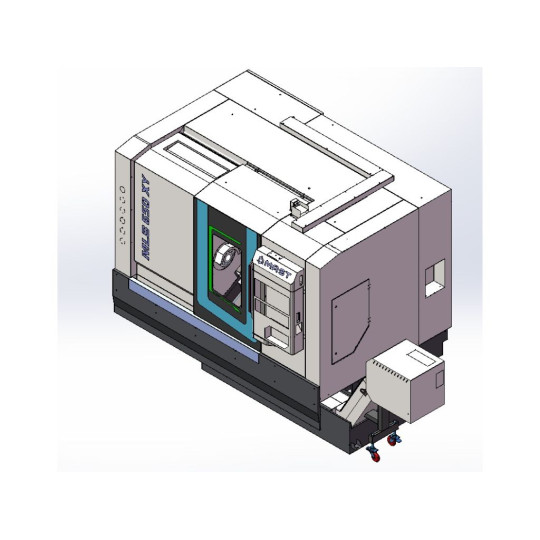

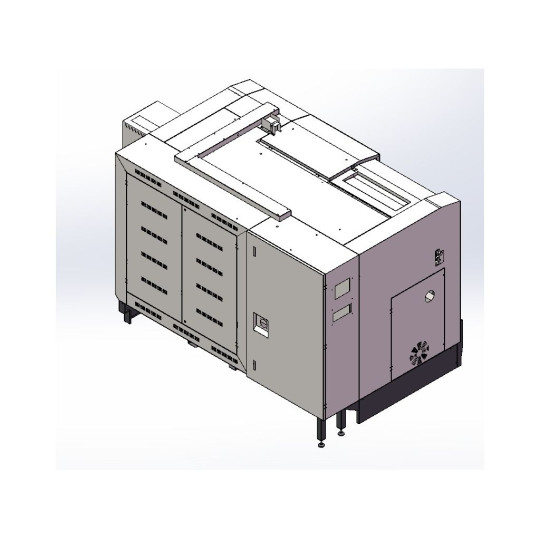

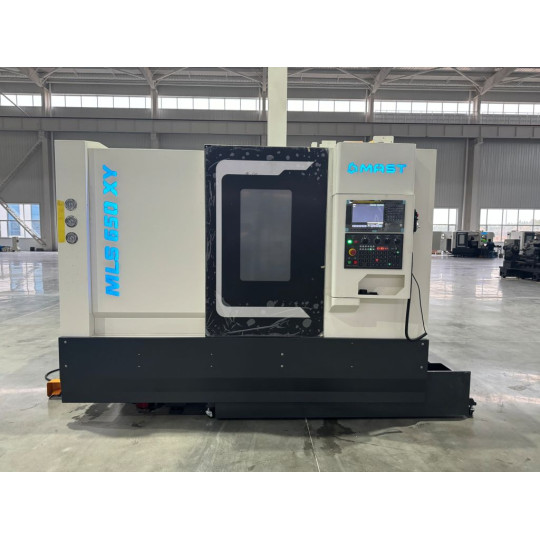

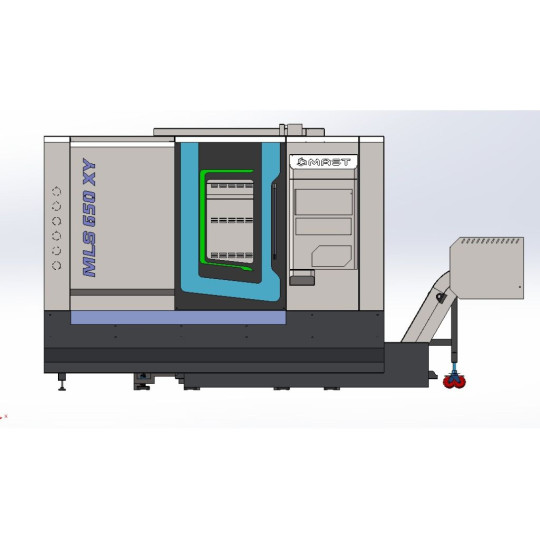

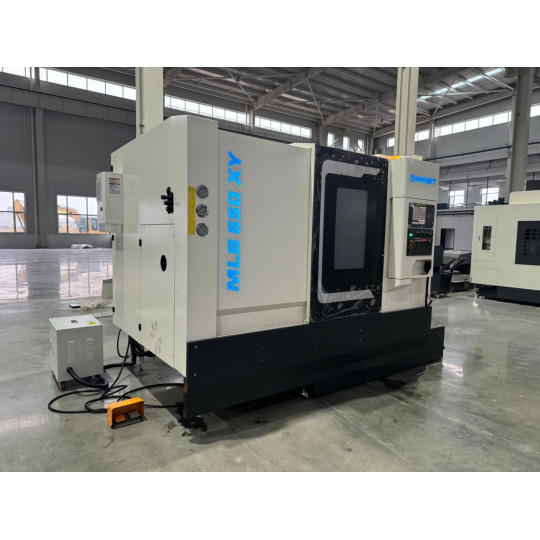

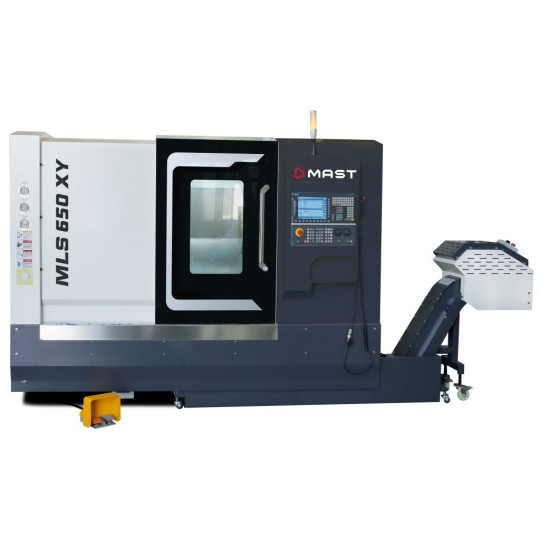

Токарно-фрезерный станок ЧПУ с осью Y MAST MLS 650XY-500

Name: Токарно-фрезерный станок ЧПУ с осью Y MAST MLS 650XY-500
Brand: MAST
SKU: 8752
Price: 3654540.00 UAH
Availability: InStock

Производитель: MAST Код товара: MLS 650XY-500

Все о товаре

Характеристики

Описание

Отзывы 0

Вопросы0

Токарно-фрезерный станок ЧПУ с осью Y MAST MLS 650XY-500

Купити Токарно-фрезерный станок ЧПУ с осью Y MAST MLS 650XY-500. Официальный магазин Toolmaster Украина. Фирменный инструмент и оборудование, официальная гарантия

Есть в наличии

3 654 540.00 грн.

Быстрое перемещение по осям X/Z, м/мин:20/20

Вес, кг:3800

Габаритные размеры, мм:3800х1700х1900

Диаметр отверстия шпинделя, мм:66 (опция 75)

Диаметр пиноли задней бабки, мм:80

Токарно-фрезерный станок ЧПУ с осью Y MAST MLS 650XY-500

3 654 540.00 грн.

Характеристики

Двигатель

Крутящий момент серводвигателей, Нм

22/22

Мощность приводного инструмента, кВт

4.5

Мощность шпинделя, кВт

11 (опция 15)

Материалы и конструкция

Диаметр отверстия шпинделя, мм

66 (опция 75)

Диаметр пиноли задней бабки, мм

Конус задней бабки

МТ5

Оснащение и функции

Тип контроллера

FANUC 0I MF5

Тип револьверной головки

BMT55/ER32 (опция BMT55/ER40)

Рабочие параметры

Быстрое перемещение по осям X/Z, м/мин

20/20

Конус шпинделя

А2-6 (патрон 8”), (опция A2-8 (патрон 10″))

Макс. диаметр наружной обработки, мм

360

Макс. длина обработки, мм

470

Максимальный диаметр обработки над станиной, мм

560

Перемещение по оси Y, мм

100 (-50 +50)

Перемещение по оси Z, мм

610

Проходное отверстие шпинделя, мм

52 (А 2-6), (опция 60 (А 2-8))

Ход задней бабки, мм

500

Ход по оси X, мм

260

Частота вращения, об/мин

4200 (А 2-6), (опция 3000 (А 2-8))

Размеры и вес

Вес, кг

3800

Габаритные размеры, мм

3800х1700х1900

Описание

Токарно-фрезерный станок MAST MLS 650XY-500 с ЧПУ и осью Y совмещает точение, фрезерование и сверление без переустановки заготовки. Диаметр над станиной – 560 мм, диаметр наружного точения – до 360 мм, длина обработки – 470 мм. Станок рассчитан на валы со шпоночными пазами, втулки с боковыми отверстиями, фланцы и детали с лысками на цилиндре.

Ось Y с ходом 100 мм (-50 +50) реализована дополнительными направляющими на каретке, что дает внецентровое сверление, фрезерование пазов и плоскостей. Шпиндель A2-6 под патрон 8″ с серводвигателем 11 кВт имеет отверстие 66 мм, проходное отверстие 52 мм и вращается до 4200 об/мин, ось C точно позиционирует заготовку. Двунаправленная 12-позиционная револьверная головка BMT55/ER32 индексируется серводвигателем, приводной инструмент имеет мощность 4,5 кВт, СОЖ подается к каждой позиции отдельным каналом.

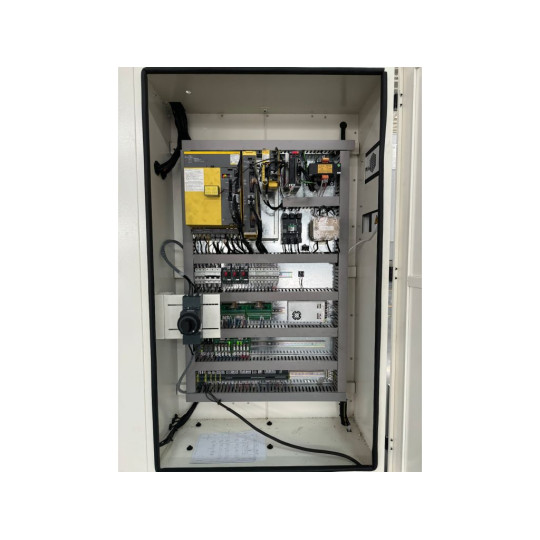

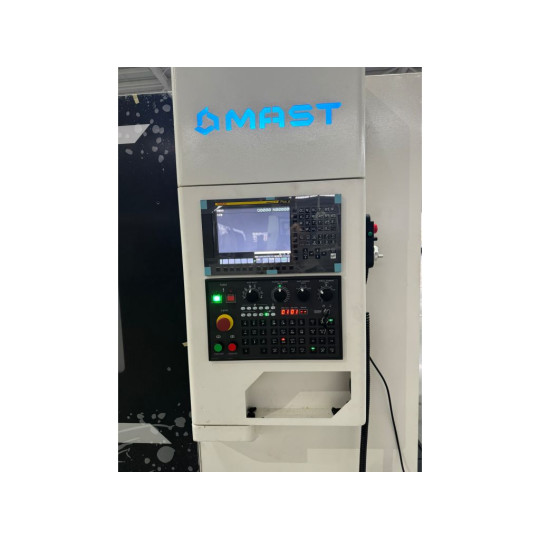

Наклонная станина из чугуна Meehanite, роликовые линейные направляющие тяжелой серии и ШВП класса C3 обеспечивают повторяемость ±0,003 мм, направляющие и винты закрыты стальными телескопическими кожухами. Управление FANUC 0I MF5 имеет диалоговое программирование Manual Guide, стандартные циклы и подключение к сети Ethernet/FTP.

Ход X/Z: 260/610 мм
Быстрые перемещения X/Z: 20/20 м/мин
Крутящий момент серводвигателей: 22/22 Нм
Опции шпинделя: 15 кВт, A2-8 (патрон 10″), 3000 об/мин
Задняя бабка: конус МТ5, пиноль 80 мм, ход 500 мм
Габариты: 3800х1700х1900 мм
Вес: 3800 кг
