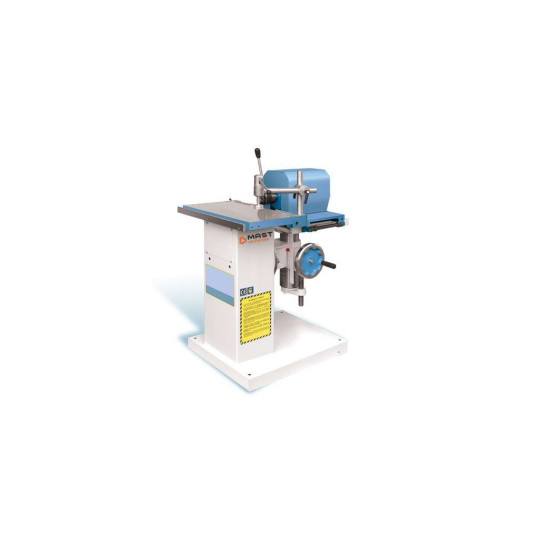

Сверлильно-пазовальный станок MAST Holztechnik LBM 200 – это эффективное оборудование для сверления отверстий и выборки пазов, которое будет отличным выбором для небольших и средних деревообрабатывающих цехов и мастерских. Преимуществом модели является универсальный патрон WESTCOTT, который позволяет использовать инструмент с диаметром хвостовика от 0 до 16 мм без необходимости менять цанги. Двигатель мощностью 2,2 кВт обеспечивает стабильную производительность при обработке всех пород древесины, а наклон сверлильной головки до 45° в обе стороны позволяет создавать пазы и отверстия под углом.
Рабочий стол изготовлен из литого чугуна со шлифованной поверхностью, что обеспечивает надежную опору для заготовок и их легкое скольжение. Достаточно большой ход стола (продольный – 245 мм, поперечный – 205 мм, вертикальный – 165 мм) позволяет использовать этот станок для сверления и пазования габаритных заготовок.
Технические характеристики сверлильно-пазовального станка MAST Holztechnik LBM 200
| Стандартная комплектация |
| Размеры рабочего стола, мм | 600 x 320 |
| Высота рабочего стола, мм | 870 |
| Макс. продольный ход стола, мм | 245 |
| Макс. поперечный ход стола, мм | 205 |
| Макс. вертикальный ход стола, мм | 165 |
| Наклон сверлильного узла | 45 ° - 90 ° - 45 ° |
| Обороты, об/хв | 2840 |
| Мощность двигателя, кВт | 2.2 (3.0) |
| Вес, кг | 180 |
| Опции |
| Двигатель двухскоростной, кВт | 2.4/3.0 |
| Устройство для пошагового сверления 16-22-25-32 мм |
|
| Поворотная линейка |
|
| Расширение стола |
|
Преимущества сверлильно-пазовального станка MAST Holztechnik LBM 200
- Универсальный патрон WESTCOTT
- Диаметр инструмента – 0-16 мм
- Мощность двигателя – 2,2 кВт
- Питание от трехфазной сети
- Скорость вращения шпинделя – 2840 об/мин
- Наклон сверлильной головки до 45° в обе стороны
- Регулировка наклона сверлильной головки рычагом
- Регулировка высоты сверлильной головки маховиком
- Миллиметровая и градусная шкалы для фиксации высоты и угла сверлильной головки
- Литой чугунный стол со шлифованной поверхностью
- Продольный ход стола – 245 мм
- Поперечный ход стола – 205 мм
- Вертикальный ход стола – 165 мм
- 2 эксцентриковых прижима для фиксации заготовки
- Опорный рычаг для однотипных операций
- Упор для точного позиционирования заготовки
- Вес 180 кг.
Доступные опции сверлильно-пазовального станка MAST Holztechnik LBM 200
- Двухскоростной двигатель 2,4 кВт/3 кВт
- Устройство для пошагового сверления 16-22-25-32 мм
- Расширение стола
- Поворотная линейка.
Конструктивные особенности сверлильно-пазовального станка MAST Holztechnik LBM 200
Частые вопросы
Для лучшего ознакомления со сверлильно-пазовальными станками просмотрите ответы на частые вопросы.
Какие есть виды сверлильно-пазовальных станков?
Сверлильно-пазовальные станки бывают:
- Вертикальные – сверление и пазование выполняются в вертикальной плоскости
- Горизонтальные – шпиндель расположен горизонтально, что позволяет выполнять пазы вдоль длинных заготовок.
Какое преимущество имеет наклон рабочей головки на сверлильно-пазовальном станке?
Наклон сверлильной головки позволяет сверлить или формировать пазы под углом. Это необходимо для производства рам, стульев либо мебельных конструкций со сложными углами соединения.
Какие типы крепления инструмента используются в сверлильно-пазовальных станках?
Наиболее распространенными являются 2 типа крепления:
- Цанговый патрон - применяется для быстрой смены сверл или фрез. Подходит для высокоточного сверления и фрезерования пазов
- Конус Морзе – обеспечивает надежную центровку и передачу крутящего момента без люфта. Используется в станках среднего и большого класса.
Какое значение имеет ход стола сверлильно-пазовального станка?
Ход стола определяет, насколько станок гибкий и точный в работе. Для мастерских, производящих мебель или деревянные конструкции с большими деталями, желателен ход стола не менее 200-300 мм по каждой оси.
Как вес сверлильно-пазовального станка влияет на качество его работы?
Вес сверлильно-пазовального станка – это один из ключевых параметров, определяющий уровень вибраций, плавность хода и ресурс оборудования. Более массивная конструкция эффективнее гасит вибрации и имеет более высокую жесткость, благодаря чему шпиндель и стол не смещаются даже при высоких нагрузках. Для качественного сверлильно-пазовального станка оптимальным считается вес не менее 150-200 кг.
