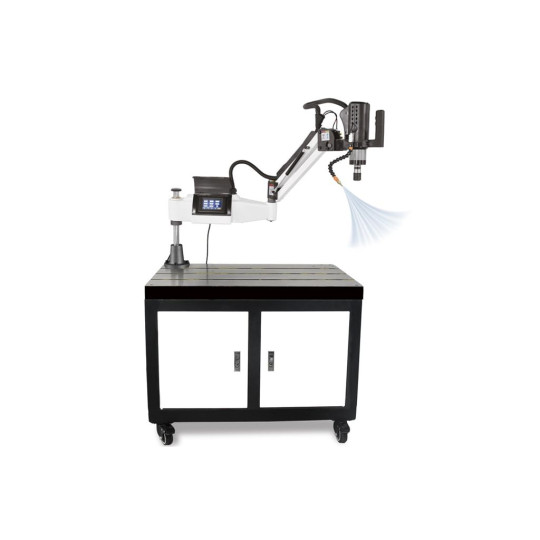

Резьбонарезной манипулятор MAST M-R 16 – это эффективное оборудование для нарезки наружной и внутренней резьбы М1-М16, рабочий радиус которого составляет 1100 мм. Оснащен двигателем мощностью 600 Вт с оборотной скоростью 312 об/мин. 2 режима работы, ручной и автоматический, позволяют выполнять как высокоточные одиночные операции, так и серийное нарезание однотипной резьбы.
Благодаря поворотной на 0-90° головке можно нарезать резьбу в разных плоскостях и под разными углами, что позволяет выполнять широкий спектр работ. Сервопривод с высоким крутящим моментом обеспечивает высокую точность и качество обработки. С сенсорной панели управления, размещенной на поворотном кронштейне, можно запрограммировать шаг и глубину нарезки, а также скорость вращения шпинделя.
Комплектация резьбонарезного манипулятора MAST M-R 16
Манипулятор поставляется с цангами М3-М16.
Частые вопросы
Больше узнать о резьбонарезных манипуляторах и их особенностях помогут ответы на вопросы.
Какие преимущества имеют резьбонарезные манипуляторы по сравнению со стандартными станками?
Преимуществами резьбонарезных манипуляторов являются:
- Высокая точность и качество резьбы благодаря перпендикулярности метчика к поверхности и равномерному распределению нагрузки
- Большая рабочая зона, что позволяет работать с габаритными деталями
- Вертикальная и горизонтальная нарезка
- Снижение риска поломки метчиков
- Более высокая скорость обработки.
Какие есть виды резьбонарезных манипуляторов по конструкции?
По типу конструкции есть следующие виды резьбонарезных манипуляторов:
- Шарнирно-сочлененные (пантографические) – рука состоит из нескольких сегментов, соединенных шарнирами, что обеспечивает большой радиус действия и гибкость позиционирования
- Радиальные (консольные) – имеют одну или две оси, двигающиеся по радиусу, обеспечивая большую рабочую зону в плоскости
- На магнитной основе – могут крепиться непосредственно к большим металлическим заготовкам, что значительно расширяет мобильность.
Каким приводом оснащаются резьбонарезные манипуляторы?
По типу привода резьбонарезные манипуляторы есть электрические, пневматические и гидравлические.
Как работает резьбонарезной манипулятор?
Принцип работы резьбонарезного манипулятора такой:
- Оператор размещает метчик в патроне и подводит инструмент к отверстию
- Включение подачи вращения запускает метчик, который входит в отверстие и формирует резьбу
- После достижения нужной глубины автоматически или вручную включается реверс, и метчик выходит обратно.
Как выбрать резьбонарезной манипулятор для мастерской или производства?
Выбор осуществляется на основании следующих параметров манипулятора:
- Диапазон резьб
- Тип привода
- Мощность двигателя
- Высота и радиус действия манипулятора
- Наличие регулировки скорости и функции реверса
- Вес и габариты.
