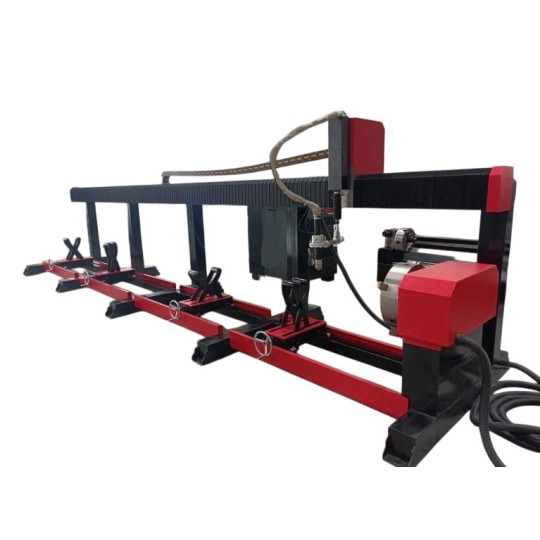

Плазменный резак с ЧПУ MAST Metalltechnik CA-CNC 6000 – это промышленное оборудование для высокоточной фигурной резки круглых стальных труб диаметром до 300 мм и с толщиной стенки 0,5-8 мм. Жесткая рама и портальная конструкция обеспечивают стабильность и минимальные вибрации при раскрое, а рабочая длина 6000 мм позволяет работать с длинными заготовками без переустановки и дополнительной оснастки. Скорость резки 0-10000 мм/мин дает возможность эффективно работать с разными металлами и толщинами.
Станок использует инверторный плазменный источник Huayuan LGK-63A, который обеспечивает стабильную плазменную дугу высокого качества, поддерживает бесконтактное зажигание дуги, имеет встроенные защиты от перегрева, недостаточного давления газа и перегрузки по току и легко интегрируется с ЧПУ. Программное обеспечение FastCAM, которым оснащен этот плазменный труборез с ЧПУ, поддерживает стандартные CAM-форматы (DXF, DWG, NC1, StruCAD, PDF, SVG) и импорт файлов из CAD-систем (AutoCAD, SolidWorks, Kompas). Система может развертывать геометрию поверхности трубы в плоскую траекторию, строить контуры вырезов по длине трубы, генерировать сложные вырезы под сварку, отверстия, пазы и т.п. Автоматическое позиционирование заготовки и оптимизация траекторий резки уменьшают количество отходов материала и износ расходников. Библиотека стандартных фигур ускоряет настройки для типовых задач, а возможность просмотра траекторий и симуляции движения суппортов перед запуском позволяет избежать ошибок и брака.
CNC-контроллер Starfire 2100, построенный на промышленном ARM-процессоре с изолированными входами/выходами, рассчитан на длительную работу в производственном режиме, поддерживает разрешение позиционирования до 0,001 мм, плавные ускорение и торможение и синхронизацию между осями. Сенсорный дисплей 7" с клавиатурой позволяет просмотреть программу перед запуском и запускать резку без ПК. Автоматический контроль высоты горелки дает стабильное качество реза, больший ресурс расходников и меньшее количество шлака. Серводвигатель HCFA, высокоскоростная косозубая реечная передача и высокоточная направляющая рейка Hiwin гарантируют плавность хода, высокую точность позиционирования и качественный раскрой сложных контуров.
Преимущества плазменного резака с ЧПУ MAST Metalltechnik CA-CNC 6000
- Максимальный диаметр трубы – 300 мм
- Толщина стенки трубы – 0,5-8 мм
- Рабочая длина – 6000 мм
- Скорость резки – 0-10000 мм/мин
- Мощность – 8,5 кВт
- Инверторный источник плазмы Huayuan LGK-63A
- Напряжение источника плазмы – 380 В
- Номинальный выходной ток – 63 А
- Программное обеспечение FastCAM
- Поддержка CAM/CAD систем
- Редактирование чертежей
- Автоматическое позиционирование заготовки
- Оптимизация траекторий резки
- Возможность просмотра, симуляции и проверки NC-кода
- Библиотека стандартных фигур
- CNC-контроллер Starfire 2100 с сенсорным дисплеем и клавиатурой
- Возможность запуска резки без ПК
- Передача файлов через USB-накопитель
- Функция дистанционного управления
- Автоматический контроль высоты горелки
- Дуговое зажигание
- Серводвигатель HCFA
- Высокоскоростная косозубая реечная передача
- Высокоточная направляющая рейка Hiwin
- Система смазки для трех осей
- 3-кулачковый патрон
- 20 комплектов электрода и сопла
- Пылезащитный кожух
- Массивная сварная станина из толстостенной стали.
Конструктивные особенности плазменного резака с ЧПУ MAST Metalltechnik CA-CNC 6000
| ИНВЕРТОРНЫЙ ПЛАЗМЕННЫЙ ИСТОЧНИК HUAYUAN LGK-63A |
| СИСТЕМА УПРАВЛЕНИЯ STARFIRE 2100 |
| АВТОМАТИЧЕСКИЙ КОНТРОЛЛЕР ВЫСОТЫ ГОРЕЛКИ |
| СЕРВОДВИГАТЕЛЬ HCFA |
| ЖЕСТКАЯ ПОРТАЛЬНАЯ КОНСТРУКЦИЯ |
Частые вопросы
Для лучшего ознакомления с плазменными резаками ЧПУ просмотрите ответы на частые вопросы.
Зачем плазменному труборезу нужен автоматический контроль высоты горелки (THC)?
Автоматический контроль высоты горелки постоянно поддерживает оптимальное расстояние между соплом и поверхностью заготовки. Это компенсирует волнистость и тепловую деформацию материала, уменьшает количество шлака, обеспечивает стабильное качество раскроя и больший ресурс сопла и электрода.
Почему для плазмореза важно дуговое зажигание?
Дуговое зажигание делает старт реза более быстрым и надежным, эффективно даже на ржавой или окрашенной поверхности, увеличивает срок службы сопла и электрода и оптимально работает с автоматическим контролем высоты горелки (THC).
Почему в плазменных резаках часто используют косозубую реечную передачу?
Косозубая реечная передача работает плавнее, чем прямая, меньше вибрирует на высоких скоростях, дольше служит и обеспечивает более стабильную траекторию реза.
Можно ли на плазменном резаке с ЧПУ делать серийные детали?
Да, это одно из его важных преимуществ. Вы один раз готовите программу, а затем станок режет десятки или сотни одинаковых труб с той же точностью.
Почему для профессионального плазменного трубореза важны направляющие Hiwin?
Направляющие Hiwin обеспечивают жесткость конструкции, минимальные люфты, плавный ход и стабильную точность даже спустя несколько лет работы.
