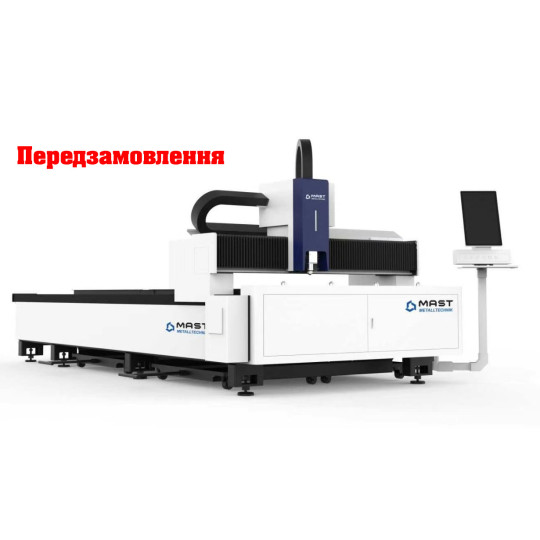

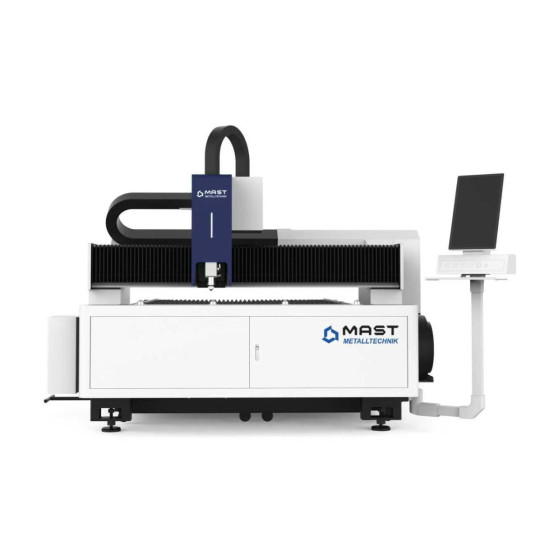

Лазерный станок для резки листа MAST ML-3015/3 предназначен для высокоточного, скоростного раскроя листового проката из разных металлов и сплавов. Рабочая зона 3000x1500 мм позволяет обрабатывать листы стандартного формата без предварительной подготовки, а тяжелая сварная станина улучшает стабильность резки и помогает сохранять геометрию во время работы на высоких скоростях. Портал из авиационного алюминия легкий и одновременно чрезвычайно прочный, что позволяет достигать ускорения до 0,8G без потери точности.
Оптоволоконный лазерный источник Raycus с плотным, концентрированным лучом и малой зоной термического воздействия обеспечивает быструю и чистую резку без риска перегрева и деформаций листа. Мощность лазера 3 кВт позволяет работать с широким спектром материалов и дает оптимальный баланс между скоростью и расходами. Лазерная режущая головка Raytools BS03K-CAT с системой автоматической фокусировки и бесконтактным датчиком высоты автоматически адаптируется под разные толщины, обеспечивая стабильное качество реза и быстрый переход между заказами. Система ЧПУ Cypcut2000E, разработанная именно для волоконных лазерных станков листовой резки, синхронизирует движение портала, работу лазерного источника, автофокус головки, газовую систему и алгоритмы резки, обеспечивая высокую точность и максимальную производительность даже при выполнении сложных контуров и серийного раскроя. Благодаря поддержке CAD/CAM программ этот листовой лазерный станок простой в программировании, а автоматическая оптимизация чертежей сокращает время подготовки и минимизирует брак. Удобный и понятный интерфейс позволяет быстро освоить работу со станком.
Технические характеристики лазерного станка для резки листа MAST ML-3015/3
| Рабочая зона | 3000х1500 мм |
| Лазерный источник | 3000 Вт |
| Выходная мощность | 1000-3000 Вт |
| Входная мощность | 220В/380В/50Гц/60А |
| Максимальная скорость резки | 50-60 м/мин |
| Максимальная скорость холостого движения | 80 м/мин
|
| Ускорение | 0,8 g |
| Точность позиционирования | ±0,03 мм |
| Точность повторного позиционирования | ±0,03 мм |
Преимущества лазерного станка для резки листа MAST ML-3015/3

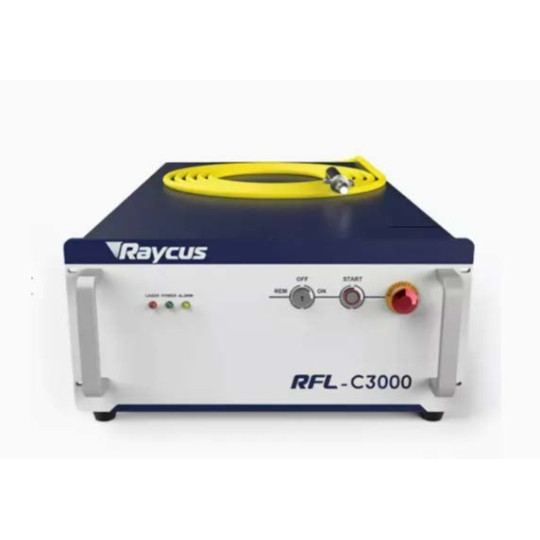

- Оптоволоконный лазерный источник Raycus мощностью 3000 Вт

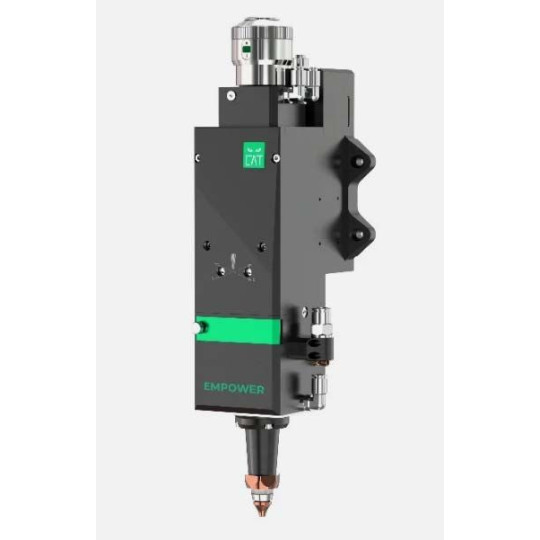

- Лазерная головка Raytools BS03K-CAT с автофокусом и интеллектуальной настройкой высоты
- Система ЧПУ Cypcut2000E, разработанная именно для высокоскоростной лазерной резки

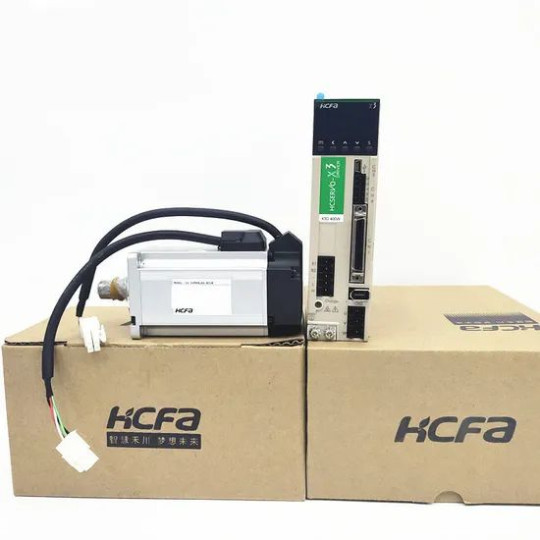

- Серводвигатели и драйвера HCFA (Япония): ось Х – 850 Вт, ось Y – 850 Вт, ось Z – 400 Вт
- Линейные направляющие HIWIN (Тайвань)
- Косозубая рейка-шестерня YYC (Тайвань)
- Водяной чиллер S&A
- Пропорциональный клапан SMC (Япония)
- Электромагнитный клапан ХХН
- Электрические компоненты Chint
- Промышленный компьютер Advantech 610L
- Ручной пульт управления
- Встроенный вентилятор для пылеудаления
- Система автоматической смазки
- Тяжелая, сварная станина
- Портал из высокопрочного авиационного алюминия
- Поддон для отходов.
Конструктивные особенности лазерного станка для резки листа MAST ML-3015/3
Частые вопросы
Для лучшего понимания конструкции и работы лазерных ЧПУ станков для резки листа просмотрите ответы на частые вопросы.
Зачем в листовых лазерных станках используют сервоприводы?
Сервоприводы работают с обратной связью через энкодер и постоянно контролируют свое реальное положение, что дает точное расположение отверстий и контуров, правильную геометрию деталей и высокую повторяемость серийного производства. Также сервоприводы позволяют быстро набирать скорость и также быстро сбрасывать ее без рывков, что дает высокое ускорение без потери точности, обеспечивают плавное движение и стабильную скорость на сложных контурах и, по сравнению с шаговыми двигателями, имеют меньше риска потери позиции. Поэтому именно серводвигатели позволяют полностью реализовать возможности мощного лазерного источника и современной системы ЧПУ.
Зачем в лазерных ЧПУ станках есть функция оптимизации траектории?
Функция оптимизации траектории сокращает холостые перемещения, уменьшает количество разгонов и остановок, предотвращает локальный перегрев листа и находит наилучший способ входа в материал и выхода из реза. Это обеспечивает не только правильную, но и максимально быструю, стабильную и экономичную резку.
Почему в лазерных листорезах портал часто делают именно из авиационного алюминия?
Для портала лазерного станка критически важны малая масса, высокая жесткость и стабильная динамика движения. Авиационный алюминий обладает небольшим весом и высокой прочностью, хорошо работает в динамических режимах и легче переносит переменные нагрузки. Сочетание портала из авиационного алюминия и тяжелой стальной станины позволяет одновременно получить высокую динамику, точность и большой ресурс станка.
Зачем лазерному станку водяное охлаждение?
Система водяного охлаждения поддерживает стабильную температуру лазерного источника, оптики и отдельных рабочих узлов. Это обеспечивает стабильное качество резки и позволяет продолжительно работать без перегрева и потери производительности.
Зачем лазерному станку контроль высоты головки?
Контроль высоты головки требуется для автоматического поддержания правильного расстояния между соплом режущей головки и поверхностью металла во время процесса резки. Это компенсирует неровности листа, предотвращает соприкосновение головки с материалом, дает стабильный фокус лазерного луча и высокое качество реза независимо от толщины листа.
