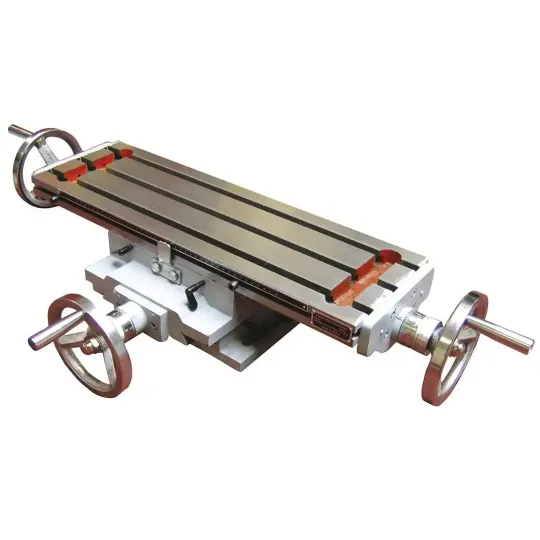

Координатный стол Holzmann ZX 7025A

Координатный стол превращает сверлильный станок в простую фрезерную машину: заготовку крепят на столе и перемещают по двум осям винтовыми парами с маховиками, а шпиндель дает только вертикальную подачу. Так выполняют пазы, выборки и ряды отверстий с заданным шагом, не переставляя деталь вручную.

Сам стол притягивают к плите станка болтами, заготовку крепят прихватами в его пазах. Ход по осям ограничен длиной ходовых винтов, поэтому длинные детали обрабатывают с перестановкой. Люфт винтовой пары выбирают, подводя стол к размеру всегда с одной стороны. Габариты 255х950 мм.

• Тип: координатный стол
• Оси перемещения: 2
• Привод подач: винтовые пары с маховиками
• Крепление заготовки: прихваты в пазах стола
• Габаритные размеры: 255х950 мм
