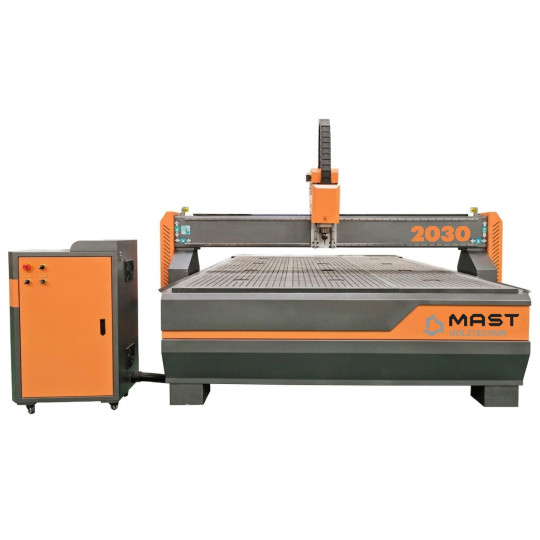

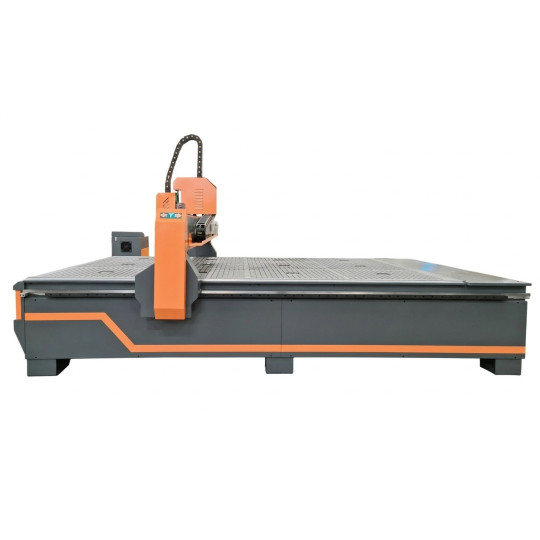

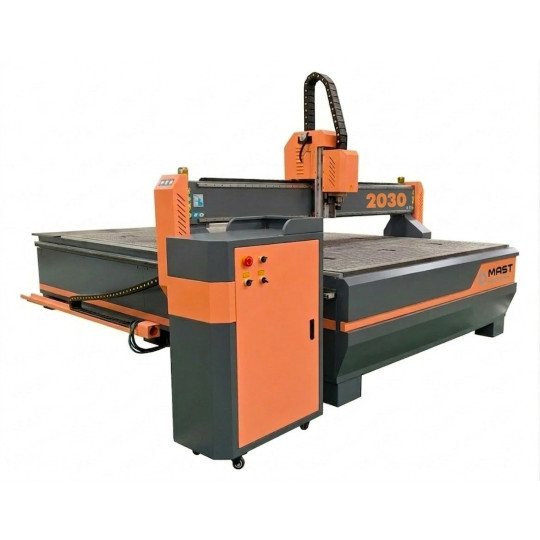

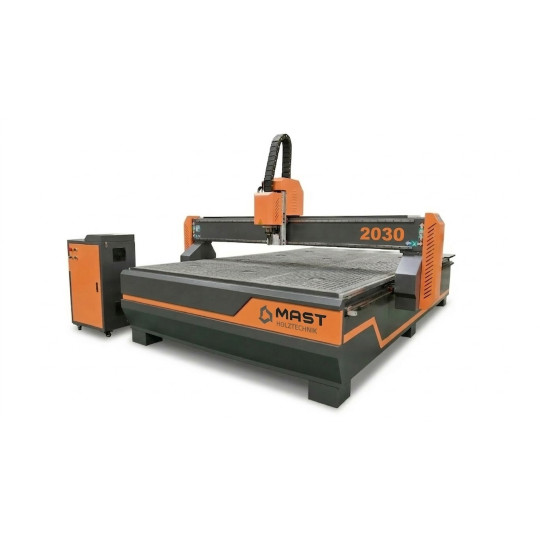

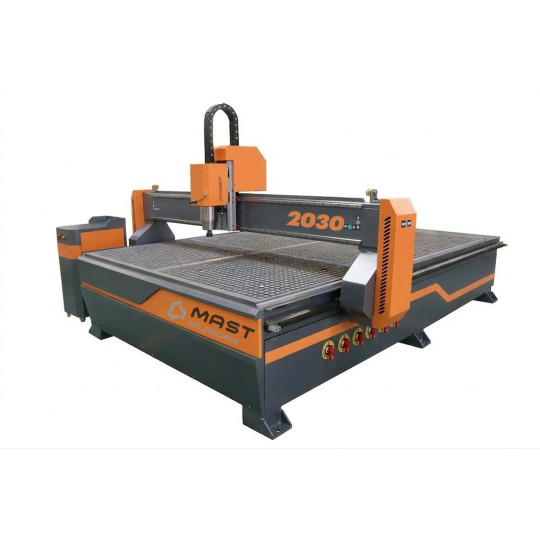

Фрезерный станок по дереву с ЧПУ MAST HOLZTECHNIK 2030Pro – это промышленное оборудование с числовым программным управлением, предназначенное для высокоточного скоростного раскроя, фрезерования, сверления и гравировки древесины всех пород, МДФ, ДСП, фанеры, акрила, ПВХ, композитных материалов и даже мягких металлов (алюминий, латунь). Большая рабочая зона (2000x3000x200 мм) позволяет работать с крупногабаритными листами без их предварительной порезки. Усиленная станина Heavy Duty и портальная конструкция обеспечивают высокую жесткость и стабильную точность в течение лет эксплуатации.
На станке установлена система ЧПУ RichAuto DSP A11, которая полностью автономная и может работать без компьютера. Система работает со стандартным G-code и совместима с большинством CAD/CAM программ, что дает высокую гибкость, универсальность и легкую интеграцию в производство. Ручной пульт с простым и понятным интерфейсом упрощает работу со станком и позволяет корректировать процесс "на ходу".
Электрошпиндель HQD мощностью 6 кВт с патроном ER32 и воздушным охлаждением позволяет работать с широким набором инструментов, включая большие фрезы, может длительное время работать в тяжелом режиме без перегрева и сохраняет стабильность оборотов под нагрузкой. Питание шпинделя через частотный инвертор обеспечивает плавные пуск и остановку и позволяет точно подстроить режим под материал и диаметр фрезы. Для перемещения по всем осям этот станок ЧПУ для дерева использует серводвигатели с замкнутой системой управления и интеллектуальные драйверы. Двойной сервопривод по оси Y дает равномерное распределение нагрузки и стабильную точность на большом формате. Вакуумный стол с Т-образными пазами, система интеллектуального мониторинга и функция интеллектуальной защиты от выхода за пределы поля обеспечивают надежную фиксацию заготовок, гибкость в выборе способа крепления и полный контроль процесса обработки.
Технические характеристики фрезерного станка по дереву с ЧПУ MAST HOLZTECHNIK 2030Pro
| Рабочая область X, Y, Z | 2000x3000x200 мм |
| Точность позиционирования по осям X, Y, Z | ±0,03/300 мм
|
| Точность повторяемости по осям X, Y, Z | ±0,05 мм
|
| Станина станка | Сварная конструкция |
| Подача X, Y | Зубчатая рейка-шестерня, линейные подшипники |
| Подача Z
| Шариковые винтовые, линейные подшипники |
| Максимальная потребляемая мощность | 18 кВт
|
| Максимальная скорость холостого хода | 0-32000 мм/мин
|
| Максимальная рабочая скорость | 0-20000 мм/мин |
| Шпиндель | HQD с воздушным охлаждением мощностью 6 кВт |
| Скорость шпинделя | 0-18000 об/мин |
| Тип привода | Серводвигатель и драйвер |
| Рабочее напряжение | 380 В переменного тока, 3 фазы 50/60 Гц |
| Форматы файлов | G-код, *uoo, *mmg, *plt |
| Операционная система | DSP-контроллер |
| Цанга | ER32 |
| Точность обработки по осям X, Y | |
| Программное обеспечение | Ucancam, Artcam, Type3 |
| Условия эксплуатации
| Температура: 0℃~45 Влажность: 30%~75% |
Преимущества фрезерного станка по дереву с ЧПУ MAST HOLZTECHNIK 2030Pro
- Станина Heavy Duty из толстостенной стальной трубы квадратного сечения
- Усиленная портальная конструкция
- Полностью автономная система ЧПУ RichAuto DSP A11 с ручным пультом
- Большая рабочая зона
- Электрошпиндель HQD мощностью 6 кВт с воздушным охлаждением
- Инструментальный патрон ER32
- Питание шпинделя через частотный инвертор
- Серводвигатели с замкнутым контуром и интеллектуальные энкодеры по всем осям
- Двойной сервопривод по оси Y
- Прецизионные линейные направляющие с шариковыми каретками
- Зубчатая передача рейка-шестерня по осям X и Y
- Шарико-винтовая пара (ШВП) по оси Z
- Вакуумный стол с Т-образными пазами
- Система интеллектуального мониторинга для защиты рабочей зоны
- Функция интеллектуальной защиты от выхода за пределы поля
- Централизованная система смазки.
Конструктивные особенности фрезерного станка по дереву с ЧПУ MAST HOLZTECHNIK 2030Pro
Частые вопросы
Для лучшего понимания конструкции и работы фрезерных ЧПУ станков по дереву просмотрите ответы на частые вопросы.
Почему в больших ЧПУ станках по осям X/Y используют рейку-шестерню, а не ШВП?
На длинных осях рейка-шестерня стабильнее, быстрее и практичнее, чем ШВП. Рейка-шестерня не имеет ограничения по длине, стабильная на высоких подачах, обеспечивает более высокую скорость перемещения и лучше работает с тяжелым порталом.
Почему для ЧПУ станка вакуумный стол лучше механических прижимов?
Вакуумный стол прижимает заготовку по всей плоскости и делает это мгновенно, тогда как механические прижимы фиксируют только в отдельных точках и требуют времени на настройки. Для листовых материалов это дает большую разницу в скорости и качестве. обработки
Зачем в портальных ЧПУ станках по оси Y устанавливают двойной сервопривод?
Два серводвигателя синхронно двигают левую и правую сторону портала, что предотвращает его перекос, дает равномерное распределение нагрузки, точность на большой ширине и возможность работы на более высокой скорости без потери качества.
Почему для больших ЧПУ станков лучше всего подходит портальная конструкция?
Портальная конструкция обеспечивает высокую жесткость на большой площади, что дает стабильную точность на большом формате. Благодаря тому, что движется портал, а не стол с заготовкой, достигается высокая скорость работы и эффективность при обработке крупногабаритных материалов.
Почему на ЧПУ станках используют шариковые каретки?
Шариковые каретки дают очень плавное, точное и жесткое движение осей, что обеспечивает быстрое перемещение без люфтов и вибраций. Также при правильной и регулярной смазке шариковые каретки надежно служат годами.
