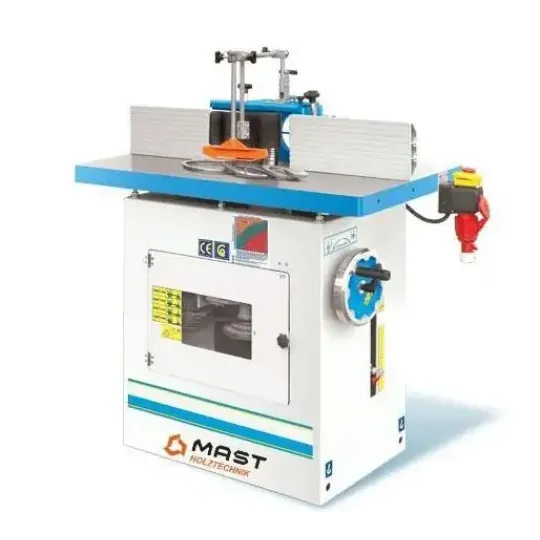

Фрезерный станок по дереву MAST Holztechnik T 1004 - это профессиональное оборудование для широкого спектра фрезерных операций (создание профилей, шипов, пазов, фрезерование прямых и криволинейных контуров и т.д.) в столярном и мебельном производствах. Ход шпинделя составляет 160 мм, рабочая высота - 125 мм, диаметр шпинделя - 32 мм.
Трехфазный асинхронный двигатель мощностью 2,2 кВт/ 3 кВт обеспечивает достаточный крутящий момент для работы с фрезами диаметром до 180 мм и легко справляется с фрезерованием твердой древесины без снижения производительности. 4 скорости вращения шпинделя (1400, 3500, 6000, 8000 об/мин) позволяют настроить оптимальный режим обработки, а электродинамический тормоз шпинделя - мгновенно остановить вращение после выключения двигателя. Чугунные стол и станина и вес 195 кг делают этот деревообрабатывающий фрезерный станок устойчивым к вибрациям и стабильным даже при самых высоких нагрузках.
Технические характеристики фрезерного станка MAST Holztechnik T 1004
| СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ |
| Размеры рабочего стола, мм | 1000 x 500 |
| Высота рабочего стола от пола, мм | 850 |
| Расстояние от переднего канта рабочего стола до центра шпинделя, мм | 285 |
| Диаметр шпинделя, мм | ø 32 |
| Полезная длина шпинделя, мм | 125 |
| Вертикальный ход шпинделя | 160 |
| Диаметры отверстий в рабочем столе, мм | ø190-ø160-ø105-ø65
|
| Обороты шпинделя, об/мин | 8000/6000/3500/1400 |
| Максимальный диаметр инструмента при профилировании, мм | ø180
|
| Макс. диаметр/глубина пуска инструмента под рабочую поверхность стола, мм | ø180/h=75
|
| Мощность двигателя, трехфазный, 50Hz, кВт | 2.2 (3.0)
|
| Опорные линейки, мм | 2 x 350 |
| Диаметр выходов под аспирацию, мм: - над рабочим столом
- под рабочим столом
|
ø 120
ø 120 |
| Габаритные размеры (без предохранителя и прижимного устройства), ДхШхВ | 1000 х 500 х 850
|
| Вес, кг | 195 |
| ОПЦИИ |
| Опорные линейки, мм | 500 |
| Интегральные линейки, мм | 350; 500 |
| Удлинительный стол слева и справа, мм | 500x320
|
| Фрезерный шпиндель (диаметр/ используемая высота), мм | ø 1 1/4”/ 125 , ø 30/ 125, ø 35/ 125
|
| Подающий аппарат |
|
| Каретка и линейка с удлинением |
|
Преимущества фрезерного станка по дереву MAST Holztechnik T 1004
- Трехфазное питание
- Асинхронный двигатель мощностью 2,2 кВт/ 3 кВт
- Защита двигателя от перегрузки
- Диаметр шпинделя - 32 мм
- Ход шпинделя - 160 мм
- Рабочая высота - 125 мм
- 4 скорости вращения шпинделя (1400/ 3500/ 6000/ 8000 об/мин)
- Электрический концевой выключатель для блокировки запуска при изменении оборотов
- Электронный тормоз шпинделя
- Защитный кожух шпинделя
- Максимальный диаметр инструмента - 180 мм (при профилировании)
- Литой чугунный стол со шлифованной поверхностью размером 1000x500 мм
- Комплект сменных колец разных диаметров (65, 105, 160, 190 мм)
- Вертикальное и горизонтальное прижимные устройства
- Опорные линейки общей длиной 700 мм и высотой 155 мм
- 2 патрубка под аспирацию ø 120 мм
- Жесткая конструкция весом 195 кг.
Доступные опции фрезерного станка по дереву MAST Holztechnik T 1004
- Подвижная каретка для точной торцовки, шипорезки и формирования сложных угловых соединений
- Боковые расширительные столы
- Автоматическая подача заготовки
- Фрезерный шпиндель ø 1 1/4”/ 125 , ø 30/ 125, ø 35/ 125
- Опорные линейки 500 мм
- Интегральные линейки 350 и 500 мм.
Конструктивные особенности фрезерного станка по дереву MAST Holztechnik T 1004
| ЛИТАЯ ЧУГУННАЯ КОНСТРУКЦИЯ | Станина и рабочий стол изготовлены из литого чугуна, что обеспечивает: - Высокую жесткость
- Виброустойчивость
- Сохранение геометрии в течение всего срока службы.
Шлифованная поверхность стола обеспечивает идеально ровную плоскость для плавного скольжения заготовки. |
| ФИКСИРОВАННЫЙ ШПИНДЕЛЬ | - Диаметр – 32 мм
- Вертикальный ход – 160 мм
- Рабочая высота – 125 мм
- 4 скорости вращения (1400, 3500, 6000, 8000 об/мин)
- Электронный тормоз
|
ВЕРТИКАЛЬНЫЙ И ГОРИЗОНТАЛЬНЫЙ ПРИЖИМЫ
| Обеспечивают жесткую фиксацию детали при прохождении мимо фрезы |
АСПИРАЦИЯ
| Патрубки диаметром 120 мм над столом (в защитном кожухе) и под столом |
| ШИПОРЕЗНАЯ КАРЕТКА (ОПЦИЯ!!!) | - Кожух ø 400 мм
- Специальный стол, установленный на каретку
- Поворотная линейка с эксцентриковым прижимом
|
ЗАЩИТНЫЙ КОЖУХ ДЛЯ ПРОФИЛИРОВАНИЯ
| Для безопасного профилирования кромок деталей. Диаметр фрезы – до 180 мм |
Частые вопросы
Больше узнать о фрезерных станках по дереву помогут ответы на вопросы.
Какую роль играет диаметр шпинделя фрезерного станка по дереву?
Чем больше диаметр, тем выше жесткость шпинделя и всего фрезерного узла. Шпиндель большего диаметра позволяет надежно крепить большие и тяжелые фрезы и способен передавать больший крутящий момент от двигателя к фрезе без риска проскальзывания или поломки.
Зачем в фрезерном станке нужны кольца на фрезерном столе?
Сменные кольца используются для уменьшения зазора между режущим инструментом и рабочим столом. Они заполняют большое отверстие в столе, уменьшая его до минимально необходимого диаметра вокруг фрезы. Это обеспечивает лучшую поддержку заготовки во время фрезерования, предотвращает сколы на нижнем крае детали и уменьшает риск падения мелкой детали в отверстие.
На что влияет ход шпинделя фрезерного станка?
Ход шпинделя определяет, насколько высоко или низко можно поднять или опустить режущий инструмент относительно рабочего стола и какой толщины заготовки можно обрабатывать. Также вертикальный ход влияет на максимальную глубину паза, четверти или другого элемента, который можно выбрать за один или несколько проходов.
Как мощность двигателя влияет на возможности фрезерного станка?
От мощности двигателя зависят:
- Какие припуски материала можно снять за один проход
- Возможность работы с тяжелыми и большими фрезами
- Возможность обработки твердых материалов
- Стабильность оборотов при высоких нагрузках
- Продолжительность непрерывной работы.
Зачем в фрезерном станке нужен тормоз шпинделя?
Тормоз шпинделя в фрезерном станке нужен для быстрой и безопасной остановки вращения режущего инструмента. Его наличие снижает риск травмирования оператора и уменьшает время простоя между операциями.
