Особенности конструкции и преимущества станка
Жесткая и массивная станина
Станина станка изготовлена в виде сварной пространственной конструкции с повышенной жесткостью и значительной массой. Такая основа обеспечивает устойчивость оборудования во время работы, способствует сохранению точности распила и рассчитана на длительную эксплуатацию.
Для снятия остаточных внутренних напряжений, возникающих в сварных соединениях, станина проходит специальную термическую обработку с отжигом.
Точное крепление каретки
Опорные площадки для установки каретки имеют большую площадь и обрабатываются на высокоточном оборудовании с ЧПУ за одну установку. Благодаря этому обеспечивается точное взаимное положение элементов конструкции без необходимости дополнительной юстировки относительно основного стола.
Такое решение упрощает монтаж оборудования и минимизирует необходимость последующих регулировок.

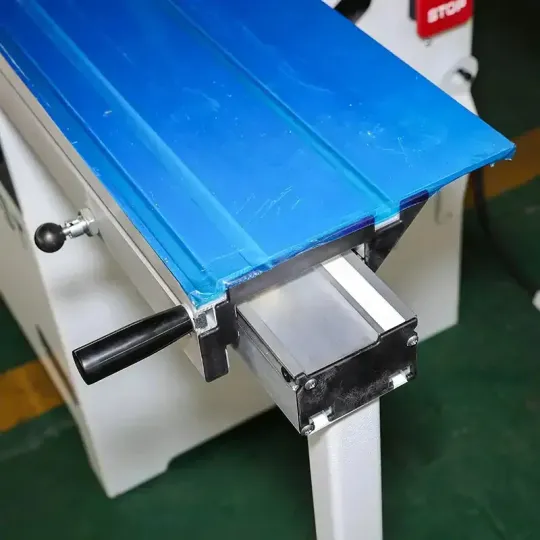

Прецизионная шариковая каретка
Каретка оснащена шариковой системой перемещения с низким коэффициентом трения, благодаря чему обеспечивается плавный ход, точное позиционирование и минимальные люфты. Замкнутая система циркуляции шариков позволяет равномерно распределять нагрузку и повышает жесткость механизма.
Конструкция рассчитана на интенсивную эксплуатацию и сохраняет стабильность перемещения даже при работе на высоких скоростях. Одновременно снижаются потери энергии и износ рабочих элементов.

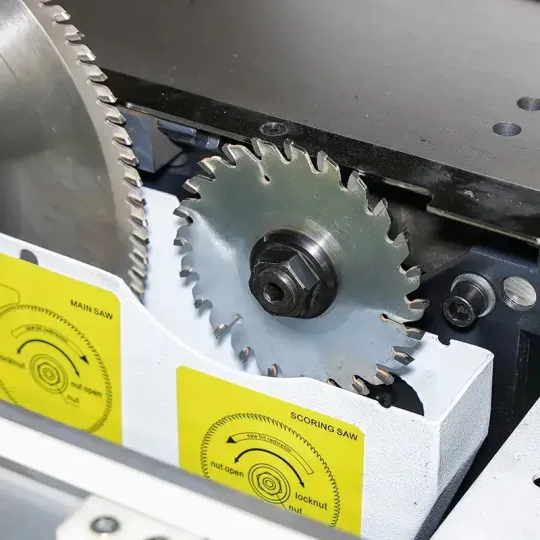

Износостойкий пильный узел
Сварной корпус пильного узла обеспечивает высокую жесткость конструкции и устойчивость к вибрациям. После калибровки вала каждый пильный узел проходит 12-часовую обкатку с контролем температуры подшипников. Такой подход позволяет проверить стабильность работы механизма еще на этапе производства.
Закрытые картриджи защищают подшипники скольжения от древесной пыли и отходов пиления. Это препятствует загрязнению смазки, способствует увеличению срока службы узла и поддерживает стабильное качество распила.
Усиленная телескопическая опора
Широкая телескопическая опора обеспечивает надежную поддержку листовых материалов с большой массой. Ее конструкция помогает сохранять ровную плоскость между кареткой и дополнительным столом, что особенно важно при обработке крупных заготовок.
Для более удобной подачи материала дополнительный стол оснащен входным роликом.

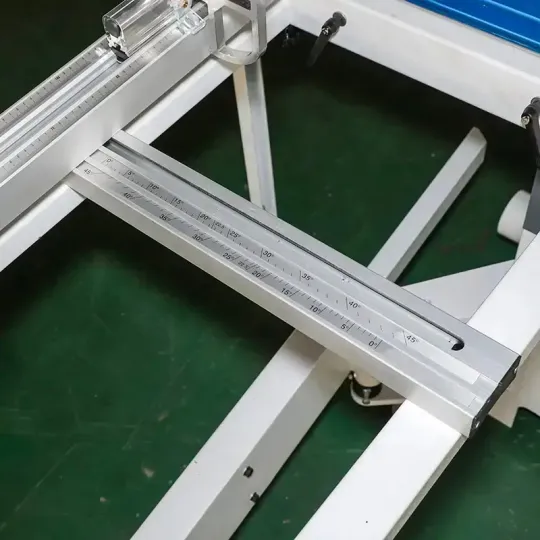

Жестко закрепленная поперечная линейка
Поперечная линейка выполнена из толстостенного алюминиевого профиля большого сечения. Она фиксируется на опорном столе в двух точках под углом 90 градусов относительно направления распила.
После первоначальной настройки линейка не требует постоянной регулировки. Жесткое крепление исключает ее смещение во время работы и помогает получать точные геометрические размеры заготовок.

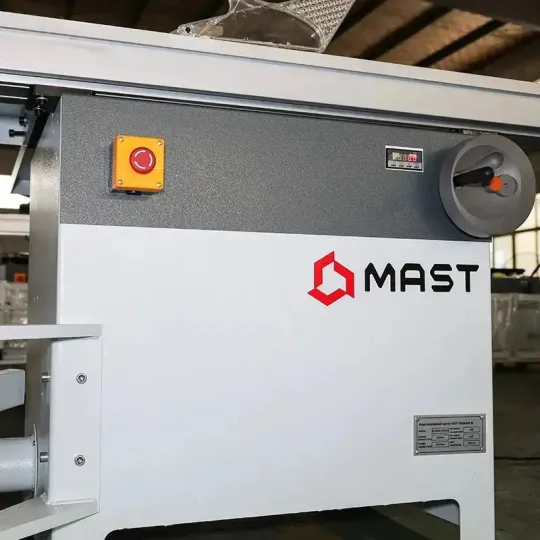

Эргономичный пульт управления

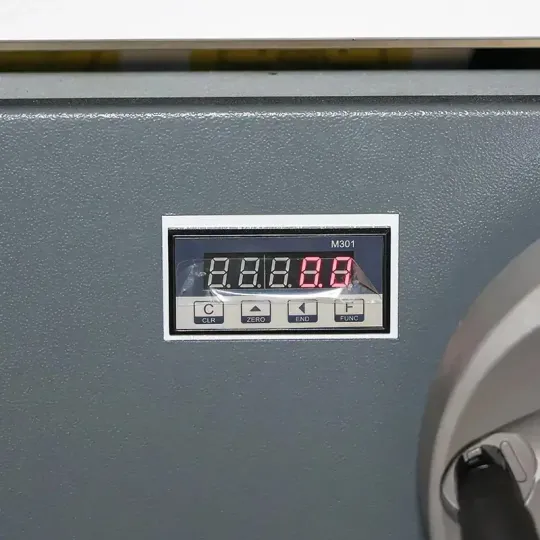

Пульт управления позволяет оператору быстро включать и отключать двигатели пильных узлов. Регулировка угла наклона выполняется маховиком, расположенным на передней панели станка, а установленное значение отображается на встроенном циферблате.

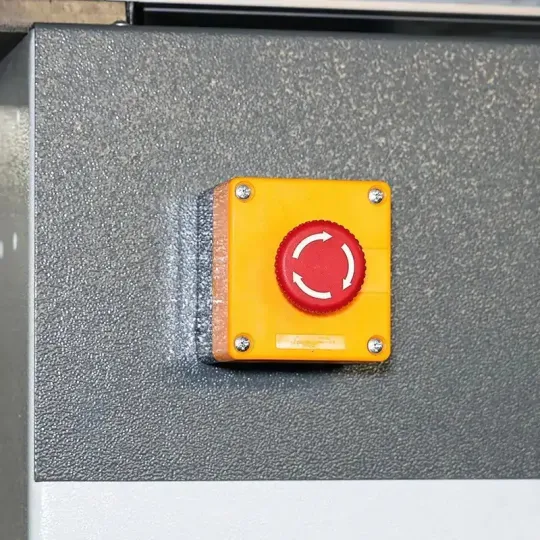

Для обеспечения безопасности оператора панель оборудована кнопкой аварийной остановки, позволяющей быстро остановить оборудование в случае необходимости.

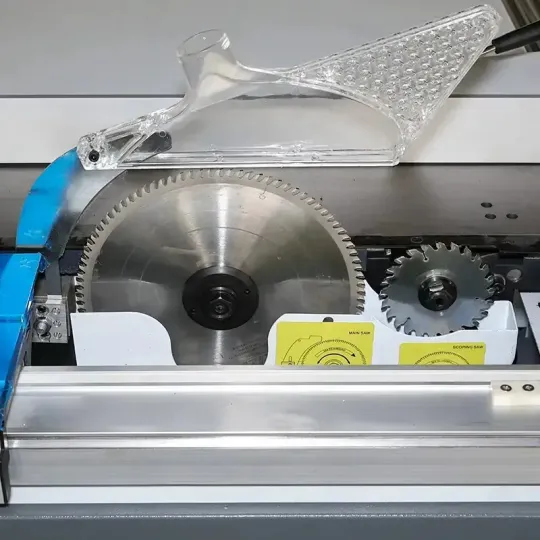

Защитное ограждение пилы
Верхняя часть пильного узла закрыта защитным ограждением. Конструкция предусматривает возможность подключения к системе аспирации, что позволяет эффективно удалять древесную пыль и опилки непосредственно в процессе распила.
