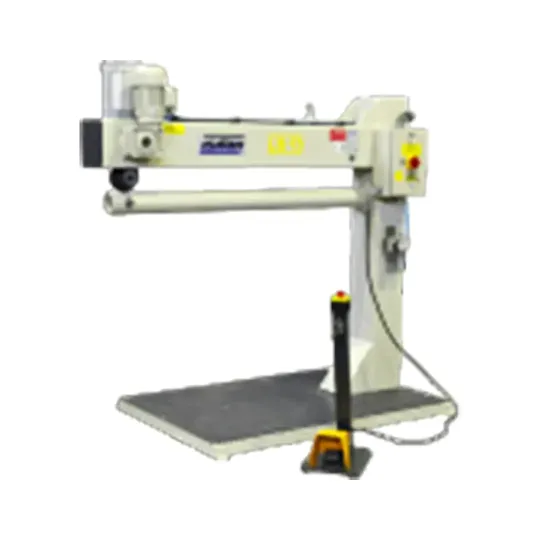

Фальцеосадочный станок Isitan LS-13P

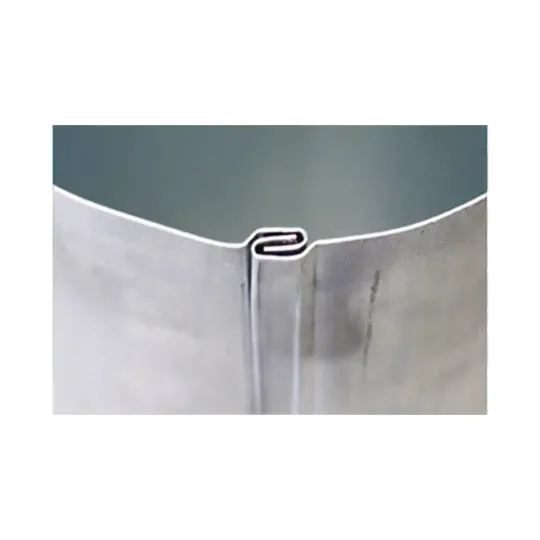

Isitan LS-13P – фальцеосадочный станок для закрытия продольного фальцевого замка на круглых воздуховодах, трубах и обечайках из тонколистового металла до 1,2 мм. Используется в вентиляционном производстве, при изготовлении круглых воздуховодов, фасонных частей, кожухов изоляции и дымоходов диаметром от 130 до 1000 мм.

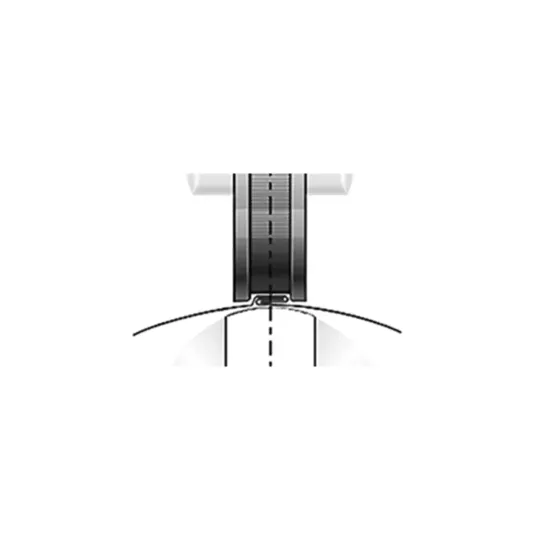

Трубу с заранее сформированным замком надевают на консольную балку длиной 1300 мм, после чего пара закаленных роликов проходит вдоль шва и осаживает фальц. Прижим роликов создает пневмоцилиндр от сети 8 бар, воздух проходит через фильтр, защищающий пневмосистему. Прижим и вращение включаются одной ножной педалью, поэтому оператор держит трубу обеими руками. Усилие прижима – 1000 кг, привод роликов – мотор-редуктор 0,37 кВт. Каретка движется на шариковых подшипниках, благодаря чему ход плавный, а шов получается ровным по всей длине. Широкое основание с рифленой плитой дает устойчивость и место для оператора.

Основные преимущества

• Длина шва до 1300 мм, металл до 1,2 мм
• Диаметр воздуховодов 130–1000 мм
• Усилие прижима 1000 кг
• Управление ножной педалью
• Закаленные ролики и каретка на шариковых подшипниках
• Привод через мотор-редуктор

Станок массой 300 кг устанавливают на ровный пол и подключают к пневмосети 8 бар. Ролики периодически очищают от налипшего цинка и смазки.
