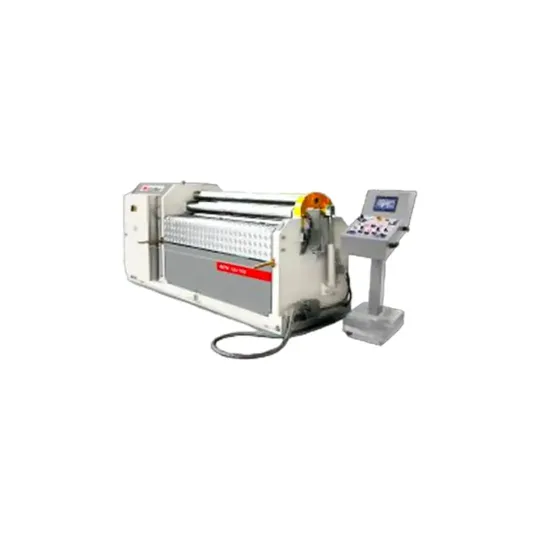

4-валковый гибочный станок Isitan 4RH 10-90

Isitan 4RH 10-90 – компактный 4-валковый вальцовочный станок кассетного типа с ЧПУ для гибки тонколистового металла длиной до 1050 мм. Станок рассчитан на обечайки, цилиндры, овальные, эллиптические и квадратные со скруглениями корпуса: баки для жидкого топлива и бойлеров, глушители и выхлопные трубы, вентиляционные детали, корпуса фильтров. Подходит для конструкционной стали до 2,5 мм, нержавейки и алюминия.

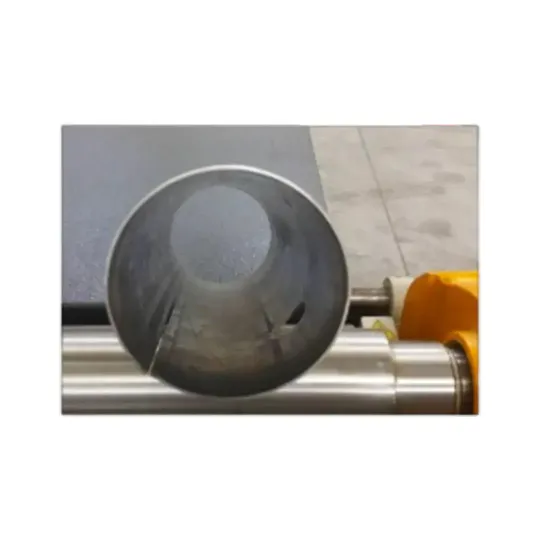

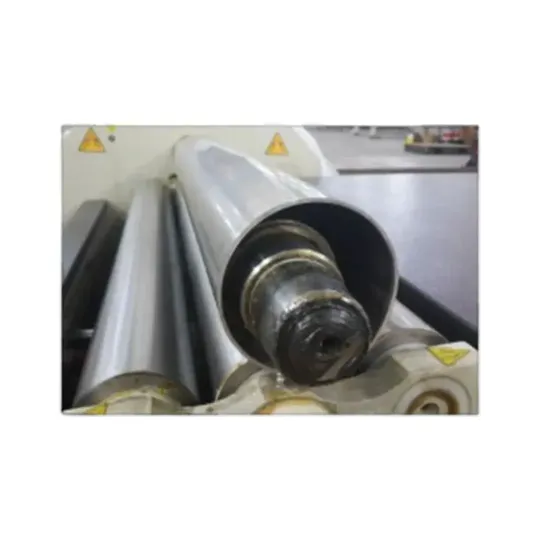

Верхний валок приводит гидромотор 2,2 кВт через планетарный редуктор. Нижние валки собраны в кассету, которая движется по дуге гидравликой: лист постоянно зажат между верхним и нижним валками, а боковые подгибают обе кромки без перекладывания заготовки. Поэтому прямой участок на краях минимален, и деталь не нужно доводить на прессе. Скорость вальцовки – 4,5 м/мин, подгибка кромок – до 2 мм, вальцовка – до 2,5 мм при диаметре валков 90 мм. Готовую обечайку снимают через гидравлическую откидную опору. ЧПУ входит в стандарт: программы повторяют одинаковые радиусы на серии деталей.

Основные преимущества

• Четыре валка: подгибка обеих кромок за одну установку
• ЧПУ для повторяющихся радиусов и сложных профилей
• Кассетные нижние валки с движением по дуге
• Гидравлическая откидная опора для снятия обечайки
• Защита от перегрузки
• Валки из стали SAE 1050 (CK45)

Толщины указаны для листа с пределом текучести 24 кг/мм² (S235). Для нержавейки допустимая толщина меньше. Опционально поставляются закаленные или шлифованные полированные валки.
