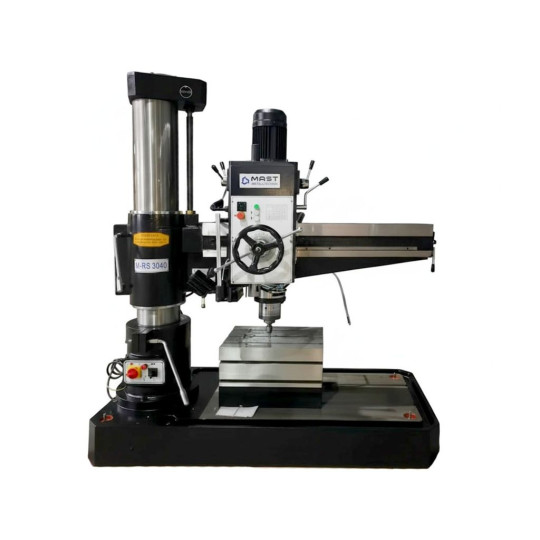

Радіально-свердлильний верстат по металу MAST Metalltechnik M-RS 3040 призначений для обробки великих і важких деталей, які складно або неможливо переміщати. Дозволяє виконувати свердління отворів діаметром до 40 мм, розсверлювання, зенкування та нарізання різьби. Шпиндельний вузол рухається вздовж горизонтальної консолі (рукава) з вильотом 350-1300 мм, а сама консоль може обертатися навколо вертикальної колони на 360°. Це дає змогу обробляти велику робочу площу, не знімаючи і не пересуваючи деталь.
Двигун потужністю 2,2 кВт забезпечує стабільний крутний момент під навантаженням і дає змогу працювати з інструментами великого діаметра. 12 швидкостей шпинделя (35-1220 об/хв) дозволяють підібрати оптимальний режим для конкретної операції та ефективно обробляти різні матеріали, а хід шпинделя 200 мм - глибоке свердління за один прохід. Цей верстат для свердління великих деталей оснащений кубічним столом, що дозволяє фіксувати заготовки нестандартної форми і розмірів.
Особливості радіально-свердлильного верстата по металу MAST Metalltechnik M-RS 3040
- Потужність двигуна - 2,2 кВт
- Хід шпинделя - 200 мм
- Радіальний виліт - 350-1300 мм
- Максимальний діаметр свердління - 40 мм
- Регулювання відстані від шпинделя до столу у межах 260-1120 мм
- 12 швидкостей шпинделя у діапазоні 35-1220 об/хв
- Конус шпинделя МК4
- Автоматична подача шпинделя у 3 режимах (0,1/ 0,16/ 0,25 мм/об)
- Механізований підйом стріли від окремого двигуна 0,75 кВт
- Ручне блокування головки і плеча
- Шліфована колона Ø 230 мм
- Кубічний стіл розміром 510х380х305 мм
- Т-подібні пази на основі
- Централізована система змащування
- Система охолодження
- Висока жорсткість станини
- Вага - 1400 кг.
Комплектація радіально-свердлильного верстата по металу MAST Metalltechnik M-RS 3040
Верстат поставляється у такій комплектації:
- Патрон B16 (3-16 мм)
- Опора патрона B16/MK4
- Перехідна втулка MK4/MK3
- Шпонка для виведення свердла
- Кубічний стіл 510х380х305 мм.
Часті запитання
Більше про радіально-свердлильні верстати та їх особливості - у відповідях на часті запитання.
Чим радіально-свердлильний верстат принципово відрізняється від колонного?
Радіально-свердлильний верстат дозволяє підводити шпиндель до деталі, а не навпаки, що важливо при обробці великих і важких заготовок.
Навіщо в радіально-свердлильному верстаті потрібен поворот консолі навколо колони?
Це дозволяє обробляти деталі з різних сторін без їх переміщення, що значно економить час і підвищує точність.
Які переваги автоматичної подачі шпинделя радіально-свердлильного верстата?
При свердлінні отворів діаметром 30-40 мм у сталі виникає величезний опір різанню, і фізичних зусиль оператора недостатньо для рівномірного тиску. Нерівномірна подача призводить до перегріву свердла та його швидкого затуплення. Автоматична подача шпинделя забезпечує рівномірне заглиблення, знижує навантаження на оператора і підвищує якість отвору.
Яке значення має конус шпинделя радіально-свердлильного верстата?
Конус шпинделя визначає, які інструменти можна використовувати, які діаметри отворів свердлити і з яким навантаженням працювати. Чим більший конус, тим більший інструмент можна встановити і тим вищий допустимий крутний момент.
Навіщо в радіально-свердлильному верстаті потрібне блокування головки і стріли?
Блокування потрібне для жорсткої фіксації вузлів після позиціонування, що дозволяє виключити мікрорухи під навантаженням і зберегти точність отвору.
