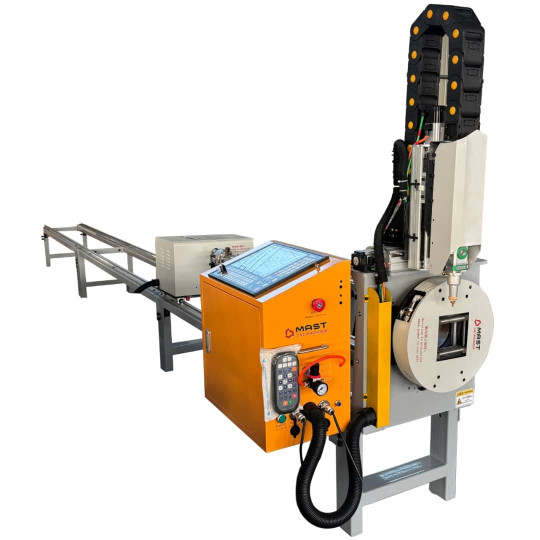

Лазерний верстат для різання труб MAST CNC MACHINEN 6010XQ-1500W - це компактне універсальне обладнання для точного різання круглих, квадратних і прямокутних труб та профілів з перерізом 20-110 мм. Модель розроблена для невеликих майстерень, стартапів і малих підприємств з обробки металу та має відмінне співвідношення ціни та якості. Ефективний розмір обробки труби становить 6 метрів. Корпус можна розібрати на 3 сегменти, кожен довжиною 2,2 м, що полегшує транспортування.
Важливою характеристикою верстата є зручність використання: він оснащений інтуїтивно зрозумілим інтерфейсом сенсорного екрана та сумісний із програмним забезпеченням CAD/CAM. Навіть оператори з обмеженим досвідом можуть швидко налаштувати різання круглих, квадратних, прямокутних або овальних труб, включаючи складні форми, такі як виїмки, отвори тощо. Його енергоефективне джерело волоконного лазера Raycus RFL C-1500, версія CE може похвалитися терміном служби понад 100 000 годин, що зменшує витрати на обслуговування та час простою, а компактна рама економить цінний простір.
Потужність лазерного джерела 1500 Вт дозволяє ефективно працювати з вуглецевою сталлю товщиною до 4 мм, нержавійкою до 3 мм та алюмінієм до 2 мм. Лазерна головка з ручним фокусуванням, синхронізована з осями X/Y, та автоматичний контроль висоти (вісь Z) гарантують стабільну якість різання по всій довжині труби. Подвійний обертовий самоцентруючий патрон забезпечує точну фіксацію та обертання труб і профілів. Рольганг подачі рівномірно підтримує заготовку, що дозволяє обробляти труби довжиною до 6 м без ручного позиціонування. Цей трубний лазерний верстат ЧПК буде відмінним вибором для серійного виготовлення опор, каркасів, малих архітектурних форм, сходів, огороджень і подібних металоконструкцій.
Використовує числове програмне керування FANGLING 4510 з підтримкою G-code (EIA), технологічними бібліотеками, готовим налаштуванням і зрозумілою сенсорною панеллю. FANGLING – це професійне та багатофункціональне програмне забезпечення для лазерних систем різання. Система оснащена графічною бібліотекою, що містить різні загальновживані базові графічні елементи для різання, дозволяє здійснювати проектування без програмування та проста в експлуатації. Водночас система має USB-інтерфейс, що підтримує пряме читання файлів з USB-накопичувача, що робить її зручною для роботи на місці. Усі функції та процеси можна оновлювати в режимі онлайн, що позбавляє від турбот про післяпродажне обслуговування.
Особливості лазерного верстата для різання труб MAST CNC MACHINEN 6010XQ-1500W
- Максимальна довжина труби - 6 м
- Діапазон перерізів труб - 20-110 мм (круглі/ квадратні/ прямокутні)
- Матеріали - вуглецева сталь, нержавіюча сталь, алюміній
- Максимальна товщина різання - вуглецева сталь 4 мм, нержавіюча сталь 3 мм, алюміній 2 мм
- Точність позиціювання - ±0,02 мм
- Повторюваність - ± 0,01 мм
- Максимальна швидкість холостого ходу - 120 м/хв
- ЧПК контролер FANGLING 4510
- WI-FI бездротове управління+пульт дистанційного керування
- 3 керовані осі - X, Y, Z
- Високоефективні серводвигуни HCFA забезпечують низький рівень шуму під час роботи
- Підтримка G-code
- Синхронне керування осями та патроном
- Оптоволоконне лазерне джерело Raycus RFL C-1500 потужністю 1,5 кВт
- Довжина хвилі лазера - 1080 НМ
- Лазерна головка Raytools BT 220 з ручним фокусуванням
- Автоматичний контроль висоти
- Два обертові самоцентруючі патрони з пневмозатиском
- Цільнозварна станина забезпечує низькі вібрації та високу точність
- Габаритні розміри при встановленні- 6600х600х1200 мм
- Вага - 580 кг.
Часті запитання
Для кращого ознайомлення з особливостями лазерних трубних ЧПК верстатів перегляньте відповіді на часті запитання.
Чим трубний лазерний верстат принципово відрізняється від листового?
Трубні лазерні верстати спроектовані для обертання заготовки і синхронної роботи з лінійними осями. Це дозволяє різати по периметру труби, виконувати отвори, пази й просторові вирізи, чого листовий лазер фізично не може.
Чому на трубному лазерному верстаті критично важлива вісь обертання?
Обертальна вісь має вирішальне значення для забезпечення 3D-геометрії та просторових вирізів, обробки квадратних і прямокутних профілів, кутової точності та співвісності і можливості створення замкових з'єднань.
Чому для різання труб часто обирають потужність лазера саме 1500 Вт?
Більшість часто використовуваних металевих труб мають товщину стінки 1-4 мм, і лазер потужністю 1500 Вт забезпечує максимальну швидкість різання саме в цьому діапазоні. При такій потужності промінь має дуже високу щільність енергії, але при цьому не створює надмірного перегріву, що забезпечує гладку кромку без напливів.
Чому для трубних лазерних верстатів надзвичайно важлива жорсткість станини?
При трубній різці одночасно діють лінійні сили від переміщення головки та крутний момент від обертання труби. Висока жорсткість станини потрібна для збереження співвісності патрона і осей, інакше з’являється биття та похибки на довгих деталях.
Навіщо у трубному лазерному верстаті потрібний автоматичний контроль висоти?
Труби мають овальність, можуть бути зварні і часто не ідеально прямі. Тому без автоматичного контролю висоти фокус гуляє, що призводить до перепалів, недорізів або зіткнень сопла з поверхнею.
