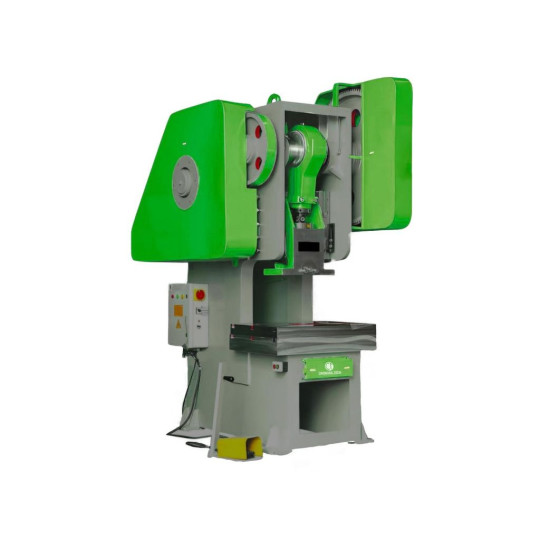

Гідравлічний ексцентриковий С-подібний прес CECP 100 - це промислове обладнання для згинання, пробивання і штампування листового металу, зусилля якого становить 100 тонн. Поєднання гідравлічного та ексцентрикового механізмів дозволяє регулювати зусилля, плавно контролювати хід і виконувати точні цикли навіть на товстому та твердому металі. Трифазний двигун потужністю 7,5 кВт забезпечує стабільну швидкість і продуктивність навіть при максимальних навантаженнях.
Діапазон повзуна регулюється на 0-70 мм, що дозволяє адаптувати прес під різну товщину заготовок і висоту інструменту. Для налаштування глибини обробки хід штока регулюється у діапазоні 20-140 мм. Для керування робочим циклом використовується PLC-контролер. Завдяки пневматичному зчепленню і гальму запуск і зупинка циклу виконуються миттєво, що забезпечує точне позиціювання повзуна для наступного удару. Продуктивність 50 ударів/хв робить цей прес для листового металлу 100 тонн ефективним для серійного виробництва.
Особливості гідравлічного ексцентрикового С-подібного преса CECP 100
- Відповідність допусків по паралельності та перпендикулярності стандартам ISO та DIN
- Зусилля - 100 тонн
- Хід штока - 20-140 мм
- Діапазон руху повзуна - 0-70 мм
- Напрямні з 4 сторін повзуна
- Продуктивність - 50 ударів/хв
- Потужність двигуна - 7,5 кВт
- Напруга живлення - 400 В
- PLC-контролер
- Пневматичні зчеплення і гальмо
- Пневматична педаль
- Двокотушковий запобіжний клапан
- Фотосенсорна захисна завіса
- Колінчастий вал і приводні вали зі сталі 4140
- Шатун та опори зі сферичного чавуну
- Зварний корпус з конструкційної сталі
- Зручний доступ з трьох сторін
- Габаритні розміри - 2300х1600х2600 мм
- Вага - 6 тонн.
Часті запитання
Для кращого ознайомлення з гідравлічними ексцентриковими пресами перегляньте відповіді на запитання.
Які є типи гідравлічних ексцентрикових пресів?
За конструкцією рами гідравлічні ексцентрикові преси поділяються на С-подібні та Н-подібні, а за продуктивністю - на серійні (50-100 ударів/хв) та повільні.
Які переваги мають гідравлічні ексцентрикові преси?
Перевагами гідравлічних ексцентрикових пресів є:
- Плавне регулювання зусилля та швидкості
- Висока точність і повторюваність циклів
- Можливість працювати з товстим і твердим металом
- Висока продуктивність
- Ефективні системи безпеки.
Якими системами управління оснащуються гідравлічні ексцентрикові преси?
Гідравлічні ексцентрикові преси можуть оснащуватися різними системами управління:
- Механічна - педаль або кнопка запуску, механічні важелі, ручки та обмежувачі ходу
- Пневматично-гідравлічна - використовуються пневматичні кнопки, циліндри або клапани, які керують гідравлічним потоком
- Електронна/ цифрова (CNC/PLC) - параметри циклу заздалегідь програмуються, а гідравліка регулює тиск повзуна відповідно до встановлених параметрів
- Гібридні - поєднання механіки, пневматики та електроніки.
Яку роль у гідравлічному ексцентриковому пресі відіграє регульований хід повзуна?
Регульований хід повзуна дозволяє підлаштувати прес під товщину заготовки та висоту матриці, а також контролювати глибину деформації.
Які переваги для гідравлічного ексцентрикового преса дає наявність напрямних з 4 сторін повзуна?
Напрямні з 4 сторін повзуна забезпечують:
- Жорстке і рівномірне спрямування повзуна під час його руху, що зменшує люфти і перекоси
- Рівномірний розподіл навантаження
- Вищу стійкість при високому зусиллі.
