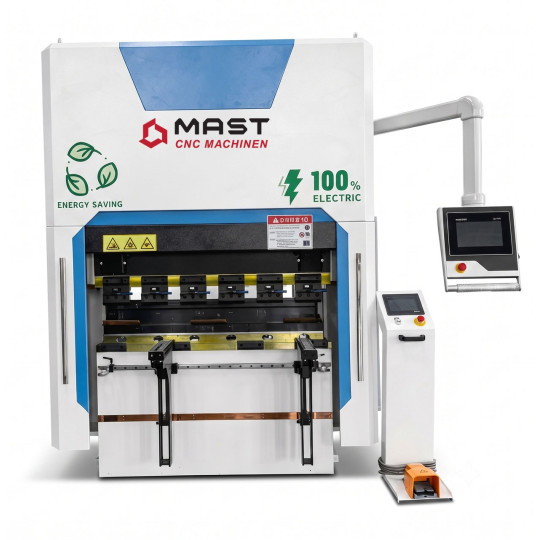

Електричний сервопривідний листозгинальний прес MAST CNC Machinen HTP-20/1000

Електричний сервопривідний листозгинальний прес HTP-20/1000 гне листовий метал зусиллям 20 т на столі завдовжки 1250 мм. Замість гідростанції тут сервоелектричний привід: два двигуни по 4,4 кВт через ремені обертають кульково-гвинтові пари, які переміщують верхню балку. Такий привід не гріє масло, працює значно тихіше і споживає струм лише під час руху балки.

Вісь Y1-Y2 замкнена зворотним зв'язком через оптичні лінійки GIVI, тому синхронізація сторін балки тримається впродовж усього ходу, а похибка синхронізації не перевищує 0,015 мм. Хід пуансона – 150 мм, висота відкриття – 430 мм, глибина горла – 300 мм, відстань між колонами – 1160 мм. Робоча швидкість по осі Y – до 200 мм/с вниз і до 180 мм/с угору, швидкість гнуття – 10~20 мм/с.

Задній упор рухається по осі X на 400 мм і по осі R на 150 мм зі швидкістю 200 мм/с, точність позиціонування – ±0,02 мм по X і ±0,03 мм по Y. Упор має пальцеві блоки й датчик запобігання зіткненням. Керування – контролер Delem DA-53TX 2D з 15-дюймовим сенсорним екраном і портом USB для перенесення програм. Напрямні ходу упора HIWIN, кульково-гвинтова пара TBI, серводвигуни Yaskawa, електрична частина Schneider, тримач матриці швидкознімний.

• Зусилля пресування – 20 т
• Довжина робочого столу – 1250 мм, відстань між колонами – 1160 мм
• Глибина горла – 300 мм, висота відкриття – 430 мм
• Хід пуансона – 150 мм
• Хід по осі X – 400 мм, по осі R – 150 мм
• Швидкість по осі Y: до 200 мм/с вниз, до 180 мм/с угору
• Контролер Delem DA-53TX 2D
• Потужність двигунів – 4,4 кВт х 2
• Габарити – 1500x1000x2150 мм, вага – 2300 кг
